試卷：110年 - 110 地方政府特種考試_三等_機械工程：工程力學（包括靜力學、動力學與材料力學）#104888
科目：工程力學(含靜力學、動力學與材料力學)
年份：110年
排序：0

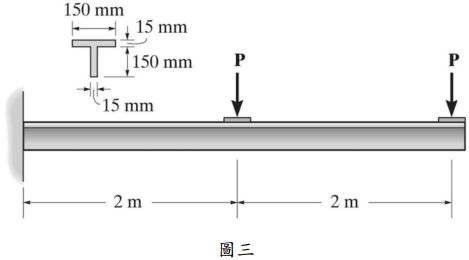

三、圖三所示之懸臂梁的斷面係由兩片各為 150 mm ×15 mm 的鋼板所焊接而成。若可容許彎曲應力為 170 MPa 及可容許剪切應力為 95 MPa，

(一)畫出梁之剪力圖及彎矩圖。（5 分）
