110年 - 110 年 - 110-1 船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#103834

科目：一二三等大管輪◆電機電子與自動控制 | 年份：110年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. 描述電動機轉矩T與電樞電流的關係的曲線稱？ (A)無載特性曲線 (B)轉矩特性曲線 (C)轉速特性曲線 (D)電樞特性曲線

2.三相串激電動機於負載增加時，其轉速應為何？ (A)增加 (B)降低 (C)不變 (D)高低不穩定

3.發電機之能量變化係 (A)機械能變換為電能 (B)電能變換為機械能 (C)電能變換為熱能 (D)熱能變化為電能

4. 一部三相、4極、60Hz、220伏、△接線、2HP的繞線式感應電動機，其轉子為Y接，轉子每相之線圈數與定子每相的線圈數之比為1：4。滿載轉速為1740rpm，轉子的電阻為0.193歐姆，轉子堵轉時之電抗為0.71歐姆，若忽略定子電阻及漏電抗的壓降，試求：滿載時轉子的輸入功率? (A)1500W (B)1600W (C)1550W (D)1542.6W

5. 某一個實測的電路中使用電源為110伏特60Hz，測得輸出電流及功率為5A及400瓦，則該電路的電阻阻值為？ (A)16歐姆 (B)22歐姆 (C)38歐姆 (D)6歐姆

6.要改善變壓器中的渦流損失最好的方法是？ (A)增加單位體積中的矽鋼片數目 (B)增加繞線數目 (C)增加變壓器體積 (D)使用軟鐵作為鐵蕊材質

7.會造成電能轉換為熱能的功是屬於？ (A)顯功率 (B)感應功率 (C)無效功率 (D)乏

8.同步機的轉子激磁與定子的三相繞阻，各通以下列何種電源？ (A)皆直流電源 (B)皆交流電源 (C)直流/交流 (D)交流/直流

9.感應電動機之速率是由什麼決定的 (A)頻率與極數 (B)負載 (C)電源電壓 (D)直流激磁

10.在PID控制系統中如果發現系統輸出響應有嚴重的超越量出現，並且系統產生震盪情形，應立即作何處理： (A)將P控制器調大 (B)將I控制器調大 (C)將D控制器調大 (D)將 PID控制器同時調大

11.用來計算設定值與實際輸出的差值的機構是？ (A)檢測器 (B)比較器 (C)操作器 (D)控制器

12.下列對於電容性電路的敘述何者正確？ (A)相位關係為電壓落後電流90度 (B)電容的平均功率不為零 (C)電感的實功率為 (D)電感的虛功率為

13.三相對稱負載是指 (A)各相負載的電阻值相等 (B)各相負載約有功功率相等 (C)各相負載的電抗值相等 (D)各相負載性質相同，且各相電阻值相等，電抗值相等

14.對電感而言，如果流過該電感的電流變化率變大，則該電感上的感應電壓會？ (A)變大 (B)變小 (C)不變 (D)忽大忽小

15.在串聯的RLC電路中，會消耗電能的元件是？ (A)電阻 (B)電容 (C)電感 (D)理想變壓器

16. 額定值為1W，100Ω使用時電流和電壓不得超過 (A)1 A/ 100 V (B)0.1 A/ 10 V (C)0.01 A/ 1 V (D)0.01 A/ 10 V

17.克希荷夫電壓定理的內容為： (A)一並聯電路內之電壓相等 (B)每一節點相接之電壓總和為零 (C)一封閉迴路的電壓總和為零 (D)電流I通過電阻R之電壓降為V=IR

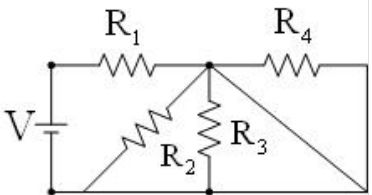

18.如下圖之電路，若V=30伏特，R₁=10Ω，R₂=R₃=R₄=30Ω ，且電路的兩端施與30伏特的電壓，則通過R₁的電流為:
(A)3A (B)2A (C)1.5A (D)1A

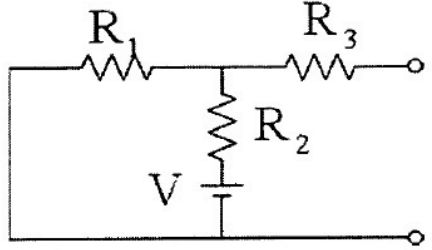

19.下圖之電路，V=30伏特，R₁=15Ω，R₂=30Ω，R₃=20Ω，若此電路之負載電阻為20Ω，依戴維寧等效電路計算，通過負載之電流為

(A)0.2A (B)3/7A (C)2A (D)2.5A

20.8極之三相同步發電機，產生之電源頻率為60Hz，其旋轉轉速為： (A)360RPM (B)720RPM (C)900RPM (D)1200RPM

21.6極之三相感應電動機，其電源頻率為60Hz，其旋轉轉速為1080RPM，則其轉差率為下列何者? (A)0 (B)0.1 (C)0.2 (D)0.9

22.若感應電動機轉子的轉速達到同步速率時，電動機的反應為： (A)產生最大電流 (B)產生最大轉矩 (C)感應最大電勢 (D)感應電勢為零

23.蓄電池充完電時，其正極板為： (A)鉛絨 (B)硫酸鉛 (C)過氧化鉛 (D)純鉛板

24.蓄電池放電時，電解液最低容許比重約為： (A)1.5 (B)1.3 (C)1.1 (D)1

25.在鍋爐水位控制系統中，其受控系統（controlled process）為： (A)鍋爐水位 (B)給水控制閥 (C)給水泵浦 (D)熱水井

26.在鍋爐水位控制系統中，其致動器（actuator）為： (A)鍋爐 (B)給水控制閥 (C)給水泵浦 (D)熱水井

27.下列那項對電壓之敘述是錯的: (A)兩點間單位電荷移動所需之能量 (B)兩點間之電位差 (C)一個封閉迴路電壓降總合不為零 (D)電阻乘於其電流

28.一個交流電路中電阻之電流最大值為2A電壓最大值為10V求其功率消耗為: (A)10W (B)20W (C)40W (D)5W

29.電容器兩端電壓與電流關係為? (A)電壓超前電流180度 (B)電壓落後電流180度 (C)電壓超前電流90度 (D)電壓落後電流90度

30.若以三容量相同之變壓器接線做三相Δ—Δ連接，此連接適合那一種場合? (A)高電壓大電流 (B)高電壓小電流 (C)低電壓大電流 (D)低電壓小電流

31.一般三相感應電動機負載愈大轉差率會如何變化? (A)轉差率變小 (B)轉差率不變 (C)轉差率變大 (D)轉差率有時變大有時變小

32.下列那一個不是發電機並聯時需考慮因素? (A)電壓之有效值要一致 (B)電源之容量要一致 (C)電壓之頻率要一致 (D)電壓之相位要一致

33.下列那一個不是防止蓄電池極板硬化之方法? (A)不可使蓄電池過度放電使用 (B)電解液液面不可過低 (C)保持蓄電池之清潔 (D)不可忽略均衡充電

34.為了達成自動控制目標經常會使用PID控制器其中D代表何意義? (A)比例 (B)微分 (C)積分 (D)模糊

35.一個交流弦波訊號下列何者有錯? (A)最大值為有效值2倍 (B)全週期的平均值為0 (C)頻率與周期互為倒數 (D)頻率的單位為Hz

36.一個電感器其電壓與電流相位關係為何？ (A)電壓與電流相位同相 (B)電壓相位領先電流相位90度 (C)電壓相位落後電流相位90度 (D)電壓相位與電流相位差不固定

37.一個負載其電壓(有效值)大小為 20(V)，負載阻抗為4+i3Ω，其所消耗的虛功率(感應)的大小為何？ (A)160W (B)80W (C)64W (D)48W

38.一條導體通上電流以後，此導線的周圍會有磁場的存在，此一現象稱為何？ (A)介電效應 (B)電磁效應 (C)席貝克效應 (D)霍爾效應

39.將三個單相變壓器接成三相運用時，忽略下列哪一項易導致機器燒壞？ (A)容量 (B)極性 (C)頻率 (D)漏電抗

40.使用三具容量及線圈常數相同的單相變壓器做三相Δ—Δ接線時，其二次側線電流與二次側相電流大小之關係為何？ (A)二次側線電流與二次側相電流相同 (B)二次側線電流為二次側相電流之倍 (C)二次側相電流為二次側線電流之倍 (D)二次側線電流為二次側相電流之3倍

41.在一個直流電路中其電感值為L(H)，其電感抗的大小為何？ (A)120πL (B)60πL (C)120 L (D)0

42.交流配電盤上當發生電流過載時，設有優先跳脫順序，下列那一裝備是屬第一優先跳脫裝置? (A)冷凍機 (B)舵機 (C)主海水泵。 (D)住艙通風設備。

43. 如圖示，是屬何種電晶體?
(A)npn 電晶體 (B)光電二級體 (C)發光二極體 (D)pnp 電晶體

44.如圖示，是何種整流，其名稱為 ?
(A)半波整流 (B)負波整流 (C)正波整流 (D)全波整流

45.具兩個輸入信號之控制元件，一個輸入信號為設定值，另一信號為感知器探知的回授信號，依據該兩種信號修正後，而輸出控制用信號，該元件是何名稱? (A)控制器 (B)致動器 (C)回授器 (D)比較器

46.感應電動機因其轉子結構之不同可細分為那兩種？ (A)繞線式與鼠籠式 (B)並激式與串激式 (C)單相與三相 (D)同步與非同步

47.當感應電動機之轉速等於同步速率時，其轉差率(S)之值為何？ (A)0 (B)0.5 (C)0.8 (D)1

48.下列何種單相感應電動機轉矩力大，可應用於電動舵機？ (A)裂相(Split-phase)式電動機 (B)電容起動(Capacitor-starting)式電動機 (C)蔽極(Shaded-pole)式電動機 (D)推斥 (Repulsion)式電動機

49.鉛蓄電池的電解液為何成分？ (A)純水 (B)氫氧化鈉溶液 (C)稀硫酸溶液 (D)硝酸鈉溶液

50.若一正常電池，每次充電都未充滿，日積月累，則會有何現象發生？ (A)電解液的比重增大 (B)電池極板硬化 (C)電解液的比重減小 (D)電池壽命延長

申論題 (0)
