111年 - 111-2 交通部航港局船員岸上晉升適任性評估筆試測驗_一等大管輪：電機電子與自動控制#110912

科目：一二三等大管輪◆電機電子與自動控制 | 年份：111年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. 交流發電機的開路試驗，所繪出的曲線可稱為發電機的？ (A)激磁特性 (B)空載特性 (C)下垂特性 (D)等時特性
2. 將高電壓變為低電壓的變壓器稱 (A)自耦變壓器 (B)降壓變壓器 (C)升壓變壓器 (D)分壓 變壓器

3. 在圖3中，若將R3之電阻值改為2歐姆，如圖4則總電流I為 ?
(A)I=12A (B)I=20A (C)I=22A (D)I=25A

4. 上題圖3中，若將R3之電阻值改為2歐姆，如圖4，則總電阻 (A)=2 歐姆 (B)=1 歐姆 (C) =12/11 歐姆 (D)=10/11 歐姆

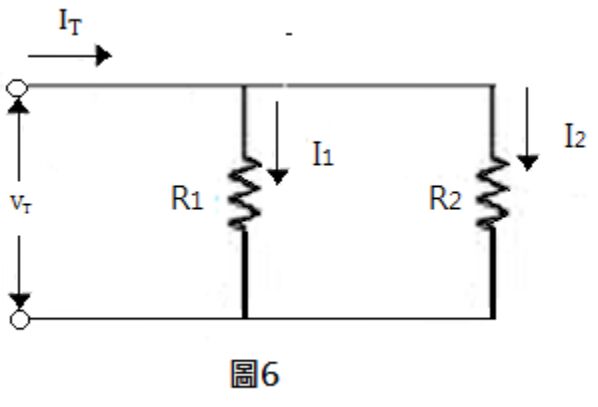

5. 圖6中，若有=40mA流入,且R1=6K歐姆,R2=14K歐姆,則I1等於多少?
(A)I1=12mA(B)I1=28mA(C)I1=12A (D)I1=28A

6. 如圖12當E=120V、R1 =2歐姆、R2=3歐姆、R3=6歐姆，求電阻R1、R3之端電壓。
(A)=120V，=60V (B)=60V，=120V (C)=30V，=90V (D)=60V，=60V
7. 有一直流電動機接於100V電源，取用8A電流，已知其輸出功率為720W，求其效率? (A)80% (B)85% (C)90% (D)95%

8. 試以電壓分配定則求圖33之R1壓降。
(A)5V (B)10V (C)12V (D)15V
9. 在評估控制系統的性能表現時，靜態誤差小的系統表示： (A)穩態精度高 (B)穩態精度 低 (C)穩定性良好 (D)穩定性不好
10. 電阻的阻值與導電材料的直徑有關，一般而言在相同的材質與長度條件下，線材質截 面直徑越大則電阻阻值： (A)越小 (B)越大 (C)不變 (D)不一定
11. 關於多個電阻的並聯，下列說法正確的是？ (A)總等效電阻值一定比並聯電阻中阻值最 小的電阻值稍大一點 (B)總等效電阻值一定比並聯電阻中阻值最小的電阻還要小 (C)總 等效電阻值一定介於並聯電阻中最大電阻值與最小電阻值之間 (D)總等效電阻值會比並 聯電阻中最大的電阻值稍大一點

12. 下列對於電感性電路的敘述何者正確？ (A)相位關係為電流領先電壓90度 (B)電感的平均功率為零瓦特 (C)電感的實功率為 (D)電感的虛功率為
13. 積分控制器的控制效果是消除穩態誤差，但也伴隨著下列何種情形? (A)延長調整時間 (B)減小超越量 (C)增加上升時間 (D)不影響其穩定性
14. 交流電路中功率因數等於？ (A)線路有功功率P與視在功率S的比值 (B)線路電壓與電流 的比值 (C)負載電阻與電抗的比值 (D)線路電壓與電流的相位差
15. 發電機中決定導體的感應電流、運動方向及磁場方向之間的關係是？ (A)佛萊銘左手定 則 (B)佛萊銘右手定則 (C)楞次定律 (D)歐姆定理
16. 克西荷夫電流定理的典型電路應用於： (A)分壓電路 (B)分流電路 (C)分相電路 (D)階梯 電路
17. 並聯電感的總電感值等於各個電感的？ (A)倒數和的倒數 (B)和的倒數 (C)和 (D)倒數和
18. 在直流電路中如果遇到電容元件應將電容視為？ (A)假設為短路 (B)假設為斷路 (C)先 假設為短路再假設為斷路 (D)先假設為斷路再假設為短路
19. 下列何者不是自激式發電機電壓建立的基本條件？ (A)磁場必須有剩磁存在 (B)場電阻 必須小於臨界場電阻 (C)轉速必須高於臨界速率 (D)必須與負載連接
20. 要消除剩磁現象一般可以如何處理？ (A)加壓 (B)加磁 (C)加熱 (D)冷卻

21. 下圖之電路，V=30伏特，R1=15Ω，R2=30Ω，R3=20Ω，其戴維寧等效電壓為：
(A)10伏特 (B)15伏特 (C)20伏特 (D)30伏特

22. 三相Y接法的電路，若線電壓為440V，線電流為100A，則相電壓為多少伏特： (A)440 (B) (C) (D)
23. 若單相交流電壓100伏特，功率因數0.8，有效功率400瓦特，此電路的電流為： (A)4A (B)5A (C)8A (D)10A

24. 若單相交流電壓100伏特，電流20安培，電阻3Ω，此電路的功率因數為： (A)0.2 (B)0.4 (C)0.6 (D)0.8
25. 三相感應電動機的轉速低於同步速率時，其轉差率(Slip)S為： (A)S＜0 (B)０＜Ｓ＜１ (C)S=1 (D)S＞1
26. 蓄電池完全放電時，其負極板為： (A)鉛絨 (B)硫酸鉛 (C)過氧化鉛 (D)氧化鉛
27. 鉛蓄電池供電時，正極板會有何種氣泡籠罩： (A)氫 (B)氧 (C)氦 (D)氮
28. 電感器在直流時兩端相當於何關係? (A)斷路 (B)短路 (C)電阻器 (D)電容器
29. 一個交流電路中，負載的電壓與電流的交流弦波，若將時間代入之電壓直接乘於其電 流稱為下列何者? (A)感應功率 (B)顯功率 (C)平均功率 (D)瞬間功率
30. 同步電機(旋轉磁極式)所產生之合成旋轉磁場，是單相產生磁場的幾倍? (A)一倍 (B)二 倍 (C)三倍 (D)四倍
31. 下列那一個不是蓄電池極板硬化之主要原因? (A)過度放電使用 (B)長期擱置未使用 (C)電解液比重過低 (D)溫度過高
32. 下列那一個是閉迴路回饋(Feedback)控制系統之優點? (A)設備成本較低 (B)系統構造較簡易 (C)系統穩定性較佳 (D)準確度較低
33. 兩個10亨利電感器並聯後再與一個20亨利電感器串聯電感值會變化為多少? (A)15亨利 (B)20亨利 (C)25亨利 (D)30亨利
34. 一個30歐姆電阻與一個30歐姆電感抗並聯後其電壓與電流相位關係為何? (A)電壓與電 流同相 (B)電壓落後電流30度 (C)電壓落後電流45度 (D)電壓超前電流45度
35. 變壓器之鐵心經常由薄矽鋼片疊製構成其薄矽鋼片厚度與渦流損失關係為何? (A)厚度 與渦流損失成正比 (B)厚度平方與渦流損失成正比 (C)厚度與渦流損失成反比 (D)厚度 平方與渦流損失成反比

36. 由電阻器、電感器與電容器串聯所構成之RLC串聯電路，電壓源為Vm *sin(2πft)，當電壓源的頻率大於 時，RLC電路電壓與電流相位關係為何？ (A)電流與電壓同 相位 (B)電流相位落後電壓相位 (C)電流相位超前電壓相位 (D)電流相位與電壓相位無 關
37. 一個電容器其電容值為132.6μF，接於110V、60Hz交流電源上，求其實功率(平均功率 )為何？ (A)0W (B)302.5W (C)605W (D)1210W
38. 一個理想的全波整流電路，整流後訊號平均值為最大值之多少倍？ (A)0倍 (B)1/π倍 (C)1/2倍 (D)2/π倍
39. 一個負載其電壓為v=Vsin (ωt)(V)，電流為i=I sin (ωt+θ)( A )，θ＞0，此負載之功率因數 為何？ (A)落後功率因數為sinθ (B)落後功率因數為cosθ (C)超前功率因數為sinθ (D)超 前功率因數為cosθ
40. 關於磁力線與電力線之敘述哪一個有錯？ (A)磁力線與電力線皆互不相交 (B)磁力線與 電力線皆為封閉曲線 (C)磁力線與電力線之疏密皆用於表示磁場及電場強度的大小 (D)磁力線與電力線皆有方向性
41. 單相變壓器做成三相連接，或是做並聯運用時，均須考慮各變壓器的極性，否則可能 會使變壓器或設備燒壞。下列哪一個不是用於判別變壓器極性的方法？ (A)檢流計法 (B)短路法 (C)電壓表法 (D)氖氣管法

42. 以下電壓波形是下列哪一個電源訊號？
(A)固定直流 (B)脈動直流 (C)交流 (D)正弦波
43. 三相變壓器為使用同一個鐵心繞有三相繞組，其與使用三個變壓器做三相連接，下列 那一個是其主要缺點？ (A)絕緣不易 (B)效率低 (C)一相故障整個三相變壓器無法使用 (D)質量重
44. 同步發電機電樞之感應電流所產生的電樞磁通，會增加或減少激磁磁場之強度，此現 象稱何種反應現象之一? (A)電磁反應 (B)激磁反應 (C)定子反應 (D)電樞反應
45. 電子流之流動方向為何? (A)由負極向正極流動。 (B)由正極向負極流動。 (C)由s極向 n極流動。 (D)由n極向s極流動。

46. 下圖為電路中控制用元件，如交流電動機功率控制，變流器（直流轉交流）及電子開關，其名稱為何?
(A)場效整流器 (B)電晶體整流器 (C)矽控整流器(SCR) (D)閘極整流器

47. 如圖示，是由何種電子或電路元件組成之電路 ?
  (A)光電二極體 (B)發光二極體 (C)可變電阻 (D)稽納二極體
48. 離心式淨油機，其排渣是否成功之感測器是何種類。(即BOWL 是否OPEN之感測器)? (A)浮子式 (B)擋板感測器 (C)電容感測器 (D)電阻感測器
49. 如欲改變並聯運轉中同步發電機之有效功率分配，應如何調整？ (A)改變負載之頻率特性 (B)改變原動機之轉速 (C)改變原動機之電流 (D)改變激磁電流
50. 船舶用蓄電池多採用何種類的蓄電池？ (A)鎘鎳蓄電池 (B)鹼性蓄電池 (C)鋅銀蓄電池 (D)鉛蓄電池
