112年 - 02800 工業電子 丙級 工作項目 10：數位系統 #18970

科目：技檢◆工業電子-丙級 | 年份：112年 | 選擇題數：65 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業電子-丙級

選擇題 (65)

1. 二進位數 110111，其等效之十進位數為(A)49(B)55(C)62(D)103。
2. 十進位數 38，其等效之 BCD 碼為(A)111000(B)100110(C)00111000(D)00100110。
3. 下圖所示，經化簡後其最簡函數 F 為
(A) (B)
(C) (D) 。
4. 下圖所示，W 為。

5. 下圖所示，W 為。

6. 下圖所示若兩個反及閘皆為開集極輸出閘，其輸出 F 為。

7. 欲設計一個除 99 的非同步計數器，至少需若干正反器？(A)6(B)7(C)8(D)10 個。
8. 下圖所示若輸入端 Fin 加入一個 20kHz 之方波信號，則其輸出信號 Fout 頻率為(A)20kHz(B)10kHz(C)5kHz(D)2kHz。

9. 下列那種 IC 的消耗功率最低(A)7400(B)54H00(C)74S00(D)74LS00。
10. 下列四個邏輯閘表示圖，何者為正確？
11. 將0.625(10) 轉換成二進位，其值為(A)0.011(B)0.010(C)0.111(D)0.101。
12. 下述那個邏輯閘具有下圖的真值表。
13. 8 個位元所能表示的最大值為(A)8000(10)(B)11111111(10)(C)255(10)(D)512(10)。
14. 下列四個邏輯閘表示圖，何者為正確？
15. 正邏輯閘的 OR gate 相當於負邏輯閘的(A)AND(B)OR(C)NAND(D)NOR gate。
16. TTL 數位電路的輸入端高電位(H)與低電位(L)是由下列何種電位範圍來區分:(A)0.8V 以下為 L，2.4V 以上為 H(B)0. 4V 以下為 L，2.0V 以上為 H(C)0.8V 以下為 L，2.0V 以上為 H(D)0.4V 以下為 L，2.4V 以上為 H。
17. 布氏代數 可簡化為
。

18. 三個正反器連接起來的計數器，最多可當成除以(A)2(B)4(C)8(D)16 的除頻器。
19. 所謂同步計數器是表示所有正反器的(A)Clock(B)Clear(C)Preset(D)Set 的接腳全部接在一起，施以同步控制。
20. TTL 74 系列中，下列何者的處理速度最快?(A)74S(B)74L(C)74LS(D)74H。
21. 下圖 Y 為(A)0(B)1(C)A(D) 。

22. 下列何者具有反及閘(NAND)功能？
。
23. 下圖的邏輯電路其布林代數表示為
。

24. 下列各邏輯族中何者之交換速度最快(A)TTL(B)NMOS(C)CMOS(D)ECL。
25. 在 J.K 正反器中，J＝0、K＝1 時，當 CLOCK(時脈)信號激發後，其輸出 Q 與 為(A)Q＝1， ＝1 (B)Q＝0， ＝ 1(C)Q＝0， ＝0(D)Q＝1， ＝0。
26. 依據狄莫根(DEMORGAN'S)定理，下列何者正確？
 。
27. 下圖為何種正反器？(A)D 型(B)T 型(C)RS 型(D)JK 型。

28. 在二進制表示法中，10110.11 相當於十進制的(A)20.5(B)22.75(C)24.25(D)27.05。
29. 下圖邏輯閘以布林代數表示為(A)Y＝A‧B(B)Y＝A+B(C) (D) 。

30. F(A,B,C)＝Σ(0,2,3,4,6,7)化成最簡函式為 F(A,B,C)＝(A)B+C(B)A +B(C)BC+ (D)B+ 。
31. 電腦 CPU 中的算術邏輯單元處理運算時，資料儲存的地方為何？(A)硬碟(B)暫存器(C)隨身碟(D)記憶體。
32. 1GB 的記憶體至少需幾條位址線來定址？(A)8 條(B)16 條(C)24 條(D)32 條。
33. 64 位元 CPU，其資料匯流排線數通常為何？(A)8(B)16(C)32(D)64。
34. 電腦資料線內的資料傳輸是雙向性的，但又不能雙向同一時間傳輸，此種傳輸模式稱為(A)單工(B)半雙工(C)雙工 (D)分工。
35. 國際標準組織所制定的開放式系統連結架構共有幾層？(A)5(B)6(C)7(D)8。
36. 下列何者為常用無線資料傳輸介面？(A)USB(B)Bluetooth(C)RS232(D)1394。
37. 下列何者不為常用無線通訊協定？(A)GPRS(B)FTP(C)IEEE802.11b(D)IrDA。
38. 下列各邏輯電路元件，何者消耗功率最低？(A)TTL(B)CMOS(C)ECL(D)DTL。
39. 電腦中的快取記憶體(Cache Memory)是使用下列何種記憶體組成？(A)DRAM(B)EEPROM(C)SRAM(D)Flash。
40. 下列何者是順序邏輯電路的代表性元件？(A)TTL 基本邏輯閘(B)CMOS 基本邏輯閘(C)正反器(D)三態邏輯閘。
41. 八進位數 37 等效於十六進位數 (A)28 (B)18 (C)2F (D)1F 。
42. 十六進位數 2E 等效於二進位數 (A)101111 (B)101110 (C)100111 (D)111110 。
43. TTL 數位 IC 的輸入腳若空接，其輸入邏輯準位視為 (A)1 (B)0 (C)未定、易 受雜訊干擾引起誤動作 (D)依其他輸入端狀態而定 。
44. CMOS 數位 IC 的輸入腳若空接，其輸入邏輯準位視為 (A)1 (B)0 (C)未定、 易受雜訊干擾引起誤動作 (D)高阻抗 。
45. 若 JK 正反器的輸入 J=1、K =1，則其動作等效於 (A)RS 正反器 (B)D 正反器 (C)T 正反器 (D)主僕式 RS 正反器 。
46. 下列何種電路屬於組合邏輯電路 (A)計數器 (B)除頻器 (C)移位暫存器 (D)多工 器 。
47. 下列何種電路屬於順序邏輯電路 (A)編碼器 (B)解碼器 (C)計數器 (D)多工器 。
48. 下列何種記憶體的資料會因電源中斷而消失 (A)DRAM (B)Flash (C)EPROM (D)EEPROM 。
49. 邏輯閘的延遲時間會影響 (A)工作速度 (B)工作功率 (C)扇入扇出數 (D)消耗功 率 。
50. 欲組成 3 位元的記憶體必須使用 (A)2 (B)3 (C)4 (D)6 個正反器 。
51. 邏輯電路中具有記憶能力的元件為 (A)OR Gate (B)NOR Gate (C)AND Gate (D)正反器 。
52. 正反器為 (A)單穩態電路 (B)非穩態電路 (C)雙穩態電路 (D)史密特觸發電路 。
53. 將 100101100011（BCD）轉換成十進位數為 (A)360 (B)630 (C)963 (D)956 。
54. 將二進位 11011111 轉為 2 的補數，若以十六進位表示時，其值為何？ (A)20H (B)21H (C)22H (D)23H 。
55. 下列何者不是 BCD 碼？ (A)0000 (B)0111 (C)1001 (D)1011 。
56. 常用的 7400IC 是何種邏輯閘？ (A)AND (B)OR (C)NOT (D)NAND 。
57. 布林代數的“+”表示兩個開關電路之關係為 (A)串聯 (B)並聯 (C)串並聯 (D)相加
58. 布林代數中 F=1+A+BC+ACD+BCE，則化簡後得 F 為 (A)1 (B)A+BC (C)CD+ BC (D)BC+CE 。
59. 反及（NAND）閘可以用來實現其他的邏輯閘功能，具有「萬用」特性。 下列哪一個邏輯閘同樣可以合成其他的邏輯電路？ (A)互斥或（XOR）閘 (B)或（OR）閘 (C)反或（NOR）閘 (D)反（NOT）閘 。

60. 如圖所示，y＝之輸入條件為
(A)I0 I1 =00 (B)I0 I1 =01 (C)I0 I1 =10 (D)I0 I1 =11

61. 有一 J-K 正反器，在不考慮控制輸入下，欲使其輸出為反態現象()，則 J、K 之輸入為何？ (A)J=1，K=0 (B)J=1，K=1 (C)J=0，K=0 (D)J=0，K=1 。

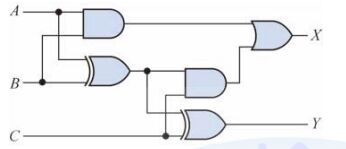

62. 如圖電路，若 A=B=C=1，則輸出為
(A)X=0，Y=0 (B)X=1，Y=0 (C)X=0，Y =1 (D)X=1，Y=1
63. 二個 BCD 碼相加時，和超過______時，必須加 6 來補償。(A)10 (B)6 (C)19 (D)9
64. 一個 4 位元環形計數器（Ring Counter），其輸出 Q3 Q2 Q1 Q0 之初值設為 1000，在正常運作之下，計數器的輸出不會產生下列何種狀態？ (A)0100 (B)0010 (C)0001 (D)1001

65. 如圖所示，此電路一般可用來做
(A)振盪器用 (B)電流放大電路用 (C)電壓放 大電路用 (D)消除開關的彈跳現象用 。

申論題 (0)
