112年 - 112 原住民族特種考試_四等_土木工程：工程力學概要#116538

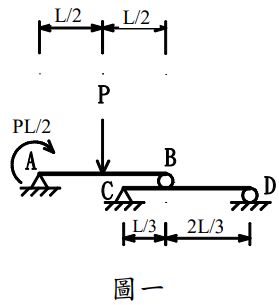

一、如圖一所示，兩簡支梁 AB 及 CD，B 點跨於 CD 梁上，AB 梁上有集中力 P 及彎矩 PL/2 作用，求 C 點、D 點反力。（25 分）

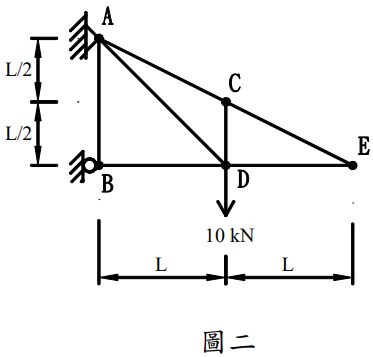

二、如圖二所示，桁架於 D 點承受 10 kN 載重，試求各桿件所受之力。（25 分）

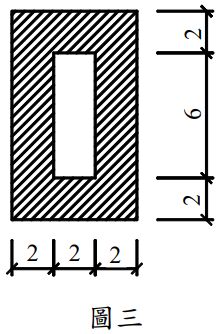

三、如圖三所示，中間空白處為中空，求斜線面積對通過形心之 x 軸及 y 軸的面積慣性矩。（25 分）

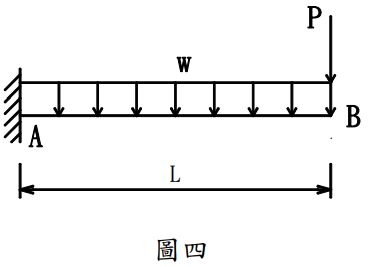

四、如圖四所示，懸臂梁受集中力 P 及均佈載重 W 作用，試畫此梁之剪力圖及彎矩圖。（25 分）
