所屬科目：工程力學概要

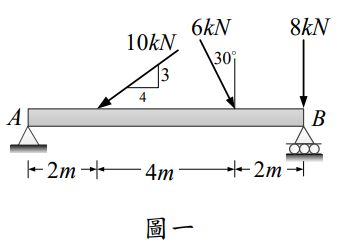

一、圖一之梁受到三集中力之平面力系作用，將此平面力系化為在B點之等效合力（equivalentforce）及力矩MB，求及MB 之大小及方向。 （25 分）

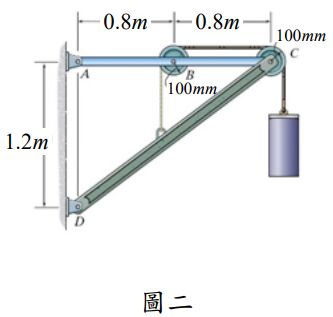

二、圖二之桁架ABCD用來懸吊重為80kg之圓柱。繩索跨過半徑為100mm 之無摩擦滑輪B及滑輪C將圓柱懸吊起來。略去桁架、繩索及滑輪的重量，求A點及D點水平及垂直反力：Ax,Ay,Dx,Dy 。（25 分）

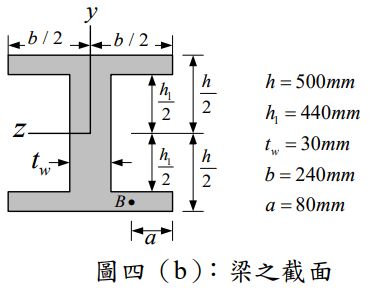

四、長度L=1m之I型截面簡支梁，承受均佈載重q=40N/m之作用，如圖四（a）及圖四（b）所示。求在A-A截面上之最大剪應力τmax大小，及 A-A截面B點之水平剪應力τB 大小。（25 分）
