所屬科目：工程力學概要
二、有一中空梁斷面尺寸如下圖所示，試求 a 及 b 之長度以確定斷面形心 O 之位置。求此斷面對 y 軸及 z 軸之慣性矩及慣性矩乘積。（25 分）
三、有一尺寸為 a ✕ a 之板如下圖所示， a = 1 m ，板厚為 0.1 m。此板於 x 方向受到拉力 P，於 y 方向受到拉力 P/2。板之彈性係數 E = 200 GPa ，柏松比v = 0.3 。如板在 x 方向之伸長量= 0.425 mm，試求 P 力之大小，板之正向應力及 ，板在 y 方向之伸長量，板在 xy 面之最大剪應力 及最大剪應變。（25 分）

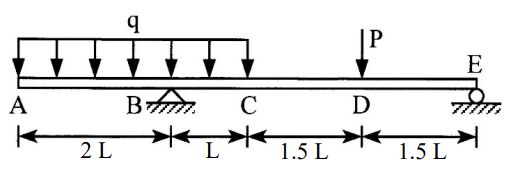

四、有一 ABCDE 梁於 B 點鉸支撐，E 點滾支撐，此梁於 AC 間受到 q 之均佈 載重，D 點受到 P 之集中載重。如 q = 4 N/m ， P = 10 N ， L = 2 m ，試求 B、E 點之反力，並繪製此梁之剪力圖及彎矩圖。（25 分）
