114年 - 第2章 常用家電量測：2-3 交直流電壓及電流的量測#133933

1. (A)1m(B)1k(C) 1u(D) 10M

2. (A) 1u(B)1M(C)1p(D)0.1

3. (A)1u(B)1M(C)1p (D) 0.1

4.1M*1u=? = (A) 1u (B)1M (C) 1p (D)1k

5. (A)(B)(C)(D)

6.(A)(B)(C)(D)

7.(A)(B)(C)(D)

8.(A)(B)(C)(D)

9.任一導線的I與輸入電壓成正比,與其電阻成反比,此為歐姆定律。(A)O(B)X

10.有一導線,其電阻是3kΩ,輸入電壓V=9V,其電流為3A。(A)O(B)X

11.有一導線,其電阻是3Ω,輸入電壓V=9V,其電流為3J。(A)O(B)X

12.有一導線,其電阻是3Ω,電流是2A,則輸人電壓為6W。(A)O(B)X

13.電流的符號是I,單位是安培,單位符號是A。(A)O(B)X

14.功率的符號是P,單位是瓦特,單位符號是W。(A)O(B)X

15.有一導線,其電阻是3Ω,電流是2A,則其功率是12V。(A)O(B)X

16.有一導線,其電阻是3kΩ,電流是2mA,則其功率是12mW。(A)O(B)X

17.有一導線,其電阻是2Ω,輸入6V,則其功率是18W。(A)O(B)X

18.有一導線,其電阻是2kΩ,輸入2kV,則其功率是2W。(A)O(B)X

19.有一導線,其電流2mA,輸入6V,則其功率是12mW。(A)O(B)X

20.有一導線,其電流2uA,輸入6MV,則其功率是12mW。(A)O(B)X

21.如圖所示,若V=9V,則I= ?

(A) (B)2A(C)3A(D)6A

22.如圖所示,若流過電阻的電流1=2mA,則V= ?

(A)1V (B)2V(C)3V (D) 6V

23.將一個五環色碼電阻串接直流安培計,再串接於 12.4V之直流電壓源,安培計讀值
為20mA,此色碼電阻的色環依序(第一環至第五環)可能為何?(統測112)(A)藍紅黑棕棕(B)藍灰黑金棕(C)藍紅黑黑黑棕(D)藍紫黑銀棕

24.電路如圖所示,求流經電阻的電流 I=?

(A)1A(B)2A(C)3A (D)4A

25.電路如圖,求流經4Ω的電流?

(A)2A順(B)3A逆(C)6A順(D)6A逆

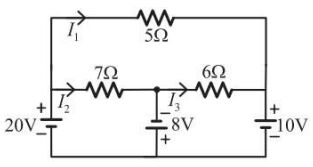

26.電路如圖所示,求5Ω電阻電流與方向

(A)2A左(B)2A右(C)1A左(D)4A右

27.電路如圖,求5Ω電阻電流的大小與方向。

(A)2A左(B)2A右(C)1A左(D)4A右

28.請計算標示端電壓 200V,功率 40W的的澄泡,插人電壓200V,所流過的電流。(A)0.1A (B) 0.2A (C) 1A (D) 2A

29.請計算標示端電壓 200V,功率 40W 的燈泡的内部電调 R(A)2Ω(B)20Ω(C)1kΩ (D) 2MΩ

30.有一電熱絲的電阻是 500,請問插人 100V的電源,其功率是多少?(A)200V(B)200A (C) 200W (D) 200J

31.有一電熱絲的電阻是 50Ω,請問插人 100V的電源,電流是多少?(A)1V(B)2A(C) 3W (D) 4J

32.間接加熱型煮飯用電鍋,其單相電源電壓有效值為 110V,煮飯用電熱線的功率為800W,保溫用電熱線的功率為40W,下列叙述何者正確?(統測 111)(A)煮飯用電熱線的電阻值大於保溫用電熱線的電阻值(B)煮飯用電熱線的電阻值等於保溫用電熱線的電阻值(C)煮飯時量測電源電流有效值约為 3.6A(D)保溫時量測電源電流有效值約為 0.36 A

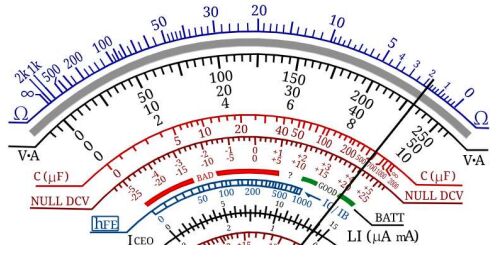

33.某一電壓使用10V檔位,結果如下圖,請問電壓壓值=?

(感謝    https::/wwww.block.tw/mm/r/    提供畫面)(A)9V(B)9.2V(C)9.4V(D)9.5V

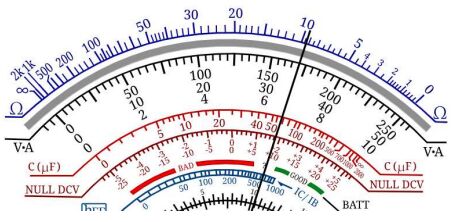

34.某一電壓使用2.5V檔位,結果如下圖,請問電壓值=?

(感謝     https://www.block.tw/mm/r/    提供畫面)(A)2.2V(B)2.25V(C)2.3V (D) 2.4V

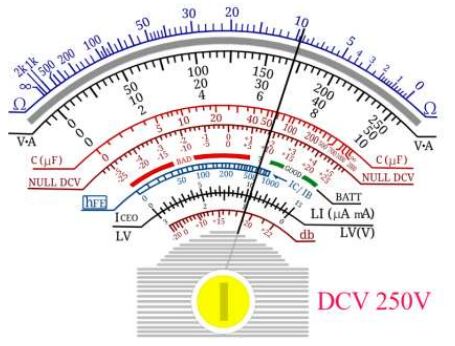

35.某一電壓使用250V檔位,結果如下圖,請問電壓值=?

(感謝     https://www.block.tw/mm/r/    提供畫面)(A)160V(B)170V(C)175V (D)180

36.某一電壓使用1000V檔位,結果如下圖,請問電壓值=?(感謝    https://www.block.tw/mm/r/    提供畫面)

(A)660V(B)665V(C)670V (D)680V

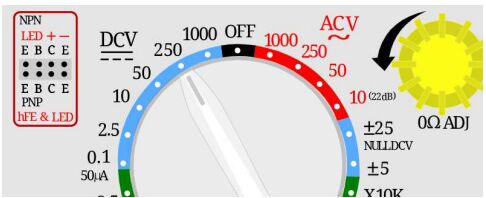

37.下圖下面黃色旋扭,稱為零位調整扭,其功能是調整指針在左邊的0。

(A)O(B)X

38.下圖右邊黃色旋扭,稱為0Ω調整扭,其功能是測量電電阻前,先讓測試棒短路,調整此旋扭,使其指針為0,且每換一個檔位,都要先0Ω調整。

(A)O(B)X

39.三用電表的金屬鏡片可讓指針在鏡片上留下指針影像位置,判讀時,請移動眼睛觀測位置,使指針與指針影像重疊。(A)O(B)X

40.讀取三用電表指針值,若金屬鏡片的針影留在右邊,表示觀測點偏右(A)O(B)X

41.插座的火線,其孔較比中性線小

(A)O(B)X

42.插座的中性線與接地線相通

(A)O(B)X

43.下圖使用三用電表的AC檔,測試棒插入火線與中性線,可得電壓理論值110V

(A)O(B)X

44.下圖是220V冷氣插座,使用三用電表的AC檔,測試棒插人兩個火線,可得電壓理論值220V

(A)O (B)X

45.下圖c,a兩點的電壓是 10.5V

(A)O(B)X

46.下圖c,a兩點的電壓是 10.5V

(A)O(B)X

47.配電盤的中性線與地線是互相連接(A)O(B)X
