114年 - 第3章 直流電路實作：3-3 重疊定理#133937

1.使用重疊定理,被忽略的電流源,先斷路。(A)O(B)X

2.使用重疊定理,被忽略的電壓源,先斷路。(A)O(B)X

3.下圖電路,僅考慮V₁時(V₂短路),I₃電流=?

(A)4mA向下(B)10mA向下(C)2.5mA 向上(D)1.5mA向下

4.下圖電路,僅考慮V₂時(V₁短路),I₃電流=?

(A)4mA向下(B)10mA向下(C)2.5mA 向上(D)1.5mA向下

5.下圖電路·I₃電流=

(A)4mA向下(B)10mA向下(C)2.5mA向上(D)1.5mA向下

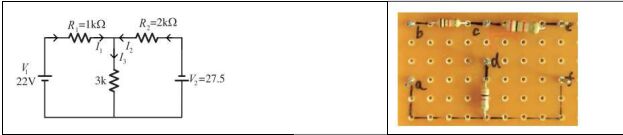

6.下圖左電路,若焊接如下圖右,電源從b,a兩點供應22V,要實實驗重疊定理,量測V₁,對3kΩ 電阻的貢獻,此時e,f兩點要。

(A)短路(B)開路
