95年 - 95 地方政府特種考試_三等_水利工程、環境工程、機械工程：流體力學#32489

科目：流體力學 | 年份：95年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：流體力學

選擇題 (0)

申論題 (4)

【已刪除】一、如圖 1 所示，AB 為一矩形閘門，寬度為 2 公尺。B 處為承軸（hinge），B 點上方 水深為 3 公尺，閘門右側為空氣，壓力為一大氣壓。若忽略閘門的重量，問在 A 處 施力 F 至少為若干方可開啟閘門。（25 分）
【已刪除】二、有一噴嘴，如圖 2 所示，長度為 36 公分。噴嘴前端之直徑為 9 公分，直徑線性遞 減至後端之直徑 3 公分。若流量為 0.02m s3 ，試計算噴嘴中點 X=18 公分處之加 速度。（25 分）

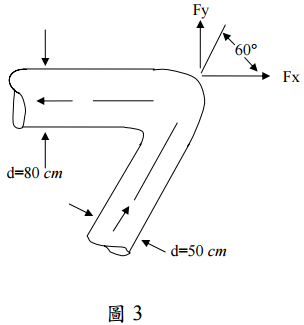

【已刪除】三、如圖 3 所示，有一水平之突擴彎管，入口及出口之直徑分別為 50 公分及 80 公分， 水之比重量為 9.81 3 KN m ，流量為 5m s3 。入口端之壓力為 650 KPa，若彎管之 水頭損失為 10 公尺，試計算出口端之壓力（10 分），及固定彎管所需之力 Fx 及 Fy。（15 分）
【已刪除】四、有一理想之矩形渠道，如圖 4 所示，縱向坡度為 30°，寬度為 3 公尺，深度 y = 1 公尺 ，若流速分布 ，試計算渠道之流量。（25 分）
