95年 - 95 專技高考_造船工程技師：工程力學（包括靜力學、動力學與材料力學）#38700

科目：工程力學(含靜力學、動力學與材料力學) | 年份：95年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (7)

【已刪除】一、如圖一：A 點與斜面為摩擦接觸，摩擦係數為 µ，請繪出計算所有反力時之自由體 圖，並列出平衡方程式。B、C 可視為滾輪（Roller）之支撐。（不要計算出結果） （10 分）

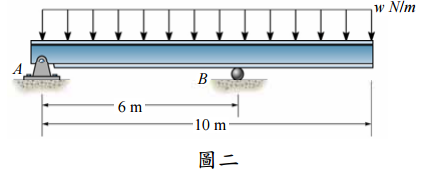

【已刪除】二、如圖二：請繪出樑結構受分佈力時之彎矩圖。（假設 w = 1000 N/m）（10 分）

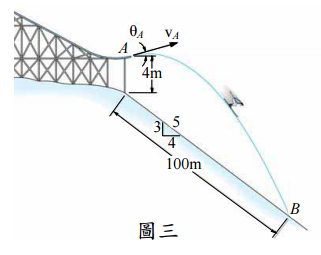

【已刪除】三、如圖三：滑雪者做跳躍表演時，不考慮所有阻力，當 θA=30˚時，滑雪者跳離 A 點之 速度為何，方能到達 B 點？費時多久？（15 分）
【已刪除】四、如圖四：使用彎矩面積法（Moment-Area Method）求 B 點位移與轉角？（樑之楊氏 係數與慣性矩分別以 E、I 表之）（15 分）
【已刪除】五、桿件旋轉之角速度、角加速度；且滑塊 C 相對桿件之速度與加速度如圖五所示，求 滑塊 C 之瞬間速度與加速度？（20 分）
【已刪除】六、依圖六所示，三根長度為 L 的支柱分別由材料①與②製成；其楊氏係數與截面積分 別為 E1, A1與 E2, A2。若上下夾層為剛體，則在作用力 F 之作用下，三根支柱分別 受力大小為何？（15 分）
【已刪除】七、依圖七所示，請使用莫爾圓（Mohr’s Circle）方法計算 AB 截面 （順時旋轉 30˚）所承受之正應力與剪應力？（15 分）
