95年 - 95 高等考試_三級_機械工程：工程力學（包括靜力學、動力學與材料力學）#39252

科目：工程力學(含靜力學、動力學與材料力學) | 年份：95年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (5)

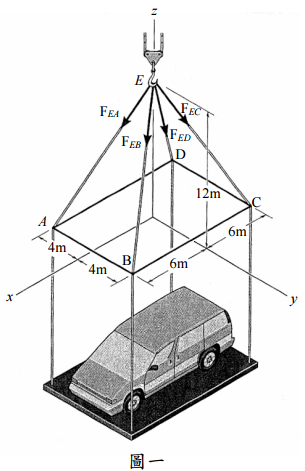

【已刪除】一、如圖一所示，連接於 E 點的四條纜繩各均受到 28 kN 之拉力作用，試將纜繩 EA 所 受之力以笛卡爾向量（Cartesian Vector）表示之，並求出 E 點所受四條纜繩之合力 為何？（20 分）

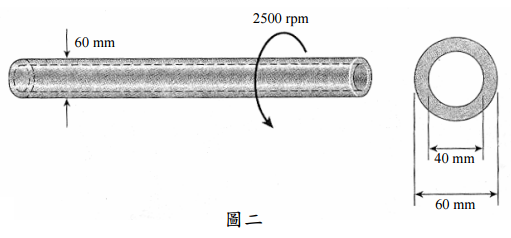

【已刪除】二、如圖二所示，有一圓管斷面之卡車傳動軸以 2500 rpm 旋轉，若該傳動軸之容許剪應 力為 30 MPa，試求出傳動軸所能傳輸之最大功率（Power, kW）為何？（20 分）

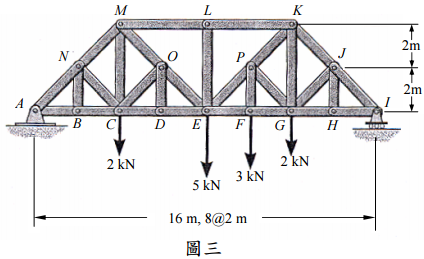

【已刪除】三、如圖三所示，試求出桁架（Truss）之桿件 CD 所受力量之大小與作用之方向為何？ （20 分）

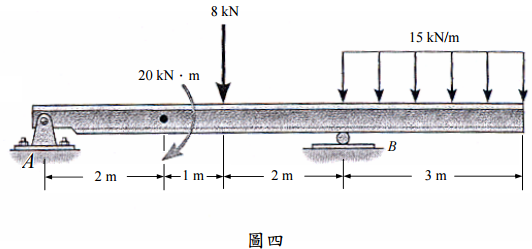

【已刪除】四、如圖四所示，試繪出梁（Beam）之剪力圖與彎矩圖，並標示最大剪力與最大彎矩為何？ （20 分）

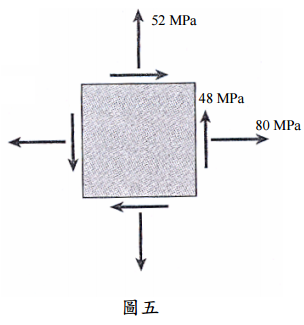

【已刪除】五、如圖五所示，有一受平面應力（Plane Stress）作用之平板元素，其在 x 軸與 y 軸方 向之應力分別為＋80 MPa 及＋52 MPa，剪應力為＋48 MPa，試求出其主應 力（Principal Stresses）之大小與方向為何？（20 分）
