97年 - 097年高等三級暨普通普機械力學概要#48747

科目：機械力學 | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (7)

⑴ 試繪出 OA 簡支梁之剪力圖與彎矩圖，並標明剪力為 0 之位置、彎矩出現最大值 之處與其值；（15 分）
⑵ 若將梁下之 AB 柱推開，試求出推開之最小力 F 為多少？（10 分）
⑴ 試求在物件 A 上所測得之攝影機 B 速度及加速度；（10 分）
⑵ 試求在攝影機 B 上所測得之 A 物件速度及加速度。（15 分）

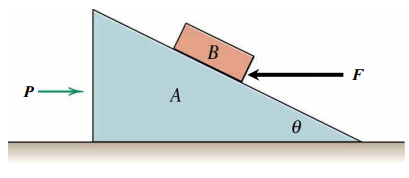

三、如圖所示，一重量 100kgw 之物體 A 放置於一靜摩擦係數 μ1 = 0.1之粗糙平面上，而 A 之斜面上放置一重量 150kgw 之物塊 B，且斜面之靜摩擦係數 μ 2 = 0.4 ，斜面傾角 θ =30° ；假設物塊 B 右方施加一向左之力 F = 50kgw ，物體 A 之左側施加一向右之 力 P，若在此受力情況下物體 A 與物塊 B 達到靜平衡，請問在此情況下 P 力的範圍 為何？（25 分）
⑴ 若斜板為光滑斜面，試決定桿件頂端 O 之加速度；（10 分）
⑵ 若斜板之動摩擦係數為 μ k = 0.2 ，試求上題結果。（15 分）
