97年 - 97年專門職業及技術人員高等建築師、技師暨普通記帳士、97年第二次高等暨普通消防設備人員、普通不動產經紀人土木工程技師#36310

科目：技師◆結構設計 | 年份：97年 | 選擇題數：0 | 申論題數：15

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (15)

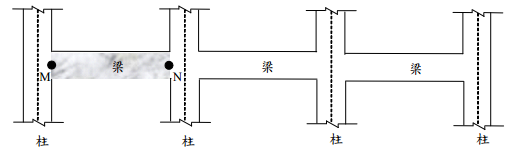

【已刪除】⑴依據我國結構混凝土設計規範之規定，進行耐震設計時，RC 梁之設計剪力 V_e 應考慮梁塑鉸產生後所引致之剪力。如下圖所示之平面建築構架，請說明如何計算構架中 RC 梁 MN 之設計剪力 V_e（假設梁之淨長度為 L_n），並繪出該梁之受力自由體圖？（15 分）

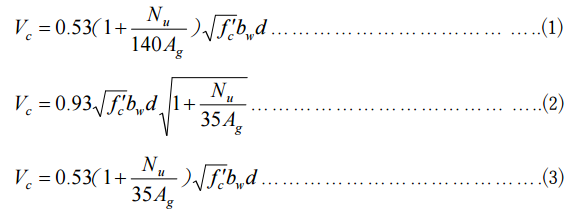

【已刪除】⑵依據我國結構混凝土設計規範，有軸力作用之 RC 構材，其混凝土之剪力計算強度 V_c 可採以下 3 組公式之一計算：

請問以上公式中，那一組公式適用於 RC 構材受拉力時之剪力強度計算？（請回答公式(1)或(2)或(3)）（5 分）

【已刪除】⑶在我國結構混凝土設計規範之解說中，提供一簡單而通常略為保守之估算 RC 柱強度的設計公式如下：

請問此公式主要適用於何種載重狀況下的 RC 柱設計？（5 分）

⑴進行耐震設計時，基於強柱弱梁之原則，於梁柱接合處，RC 柱之彎矩強度與 RC 梁之彎矩強度應至少滿足何種規定？（10 分）

⑵進行耐震設計時，應注意 RC 柱之主筋用量上限，依據規範之要求，RC 柱之主筋斷面積 Ast，不得超過多少百分比的 RC 柱全斷面積 Ag？（5 分）

⑶為了避免主筋挫屈，矩形 RC 柱圍束箍筋之間距不得超過多少倍的主筋直徑？（5 分）

⑷矩形 RC 柱之圍束繫筋（Cross-tie），其相鄰繫筋之中心間距不得超過多少公分？（5 分）

⑴試求該斷面強軸之塑性彎矩強度（Plastic Moment Strength） M_p = ?（請以 tf-cm 表示）（5 分）

【已刪除】⑵依據我國鋼結構極限設計法規範，構材之標稱軸壓強度可依以下兩式之一計算：

若該構材弱軸方向之有效長度 K_yL_y= 5 m，試求該構材弱軸方向之λ_c值。（10 分）

⑶對於受軸力與彎矩（P-M）共同作用之梁-柱構材（Beam-Column），請依我國鋼結構極限設計法規範，繪出受軸力與單軸彎矩共同作用之 P-M 互制曲線圖，並標示重要轉折點。（10 分）

⑴高強度螺栓之相鄰螺栓孔，其中心至中心的距離，不得小於多少倍之螺栓標稱直徑？

⑵鎖緊時會對高強度螺栓產生預拉力，鎖緊之最小預拉力應達多少倍的螺栓最小抗拉強度 F_u？

⑶鋼結構之銲接程序中，常用「SAW」之方法，請寫出其英文全名及中文譯名。

⑷依據鋼結構施工規範，空氣中相對溼度超過多少百分比時，不得進行工地銲接？

⑸銲道之非破壞檢測法中，常用「UT」之方法，請寫出其英文全名及中文譯名。
