97年 - 97 台灣電力公司_養成班及用人當地化甄試試題：專業科目B(機械原理)#121827

科目：台電◆機械原理 | 年份：97年 | 選擇題數：0 | 申論題數：26

試卷資訊

所屬科目：台電◆機械原理

選擇題 (0)

申論題 (26)

1. 機械上有用的機構，至少需要______連桿。

2. 一簡單機械之理論機械利益等於3，若其摩擦損失為40%，用以帶動90公斤之負荷，則應加力______kg。

3. 有一螺栓標註M60×2，標註中之60表示該螺栓之______尺寸為60mm。

4. 一馬達轉速1500 rpm，扭矩20kg-m，則此馬達傳送的功率為______PS。

5. 兩條串聯之拉伸彈簧，其彈性常數分別為10kg/cm和20kg/cm，若施拉力60 kg，則其總撓曲量為______cm。

6. 軸承之負荷平行於軸向者，稱為______軸承。

7. 主動輪直徑16cm，從動輪直徑20cm，二軸間距50cm，以皮帶來傳動，則交叉皮帶比開口皮帶長______cm。

8. 已知繩圈之速度為55呎/秒，每一繩圈緊邊張力為65磅，鬆邊張力為35磅，若用10根繩圈，可傳達______HP之馬力。

9. 二軸心距離為240mm之外接圓柱摩擦輪，若轉速比為3:1時，則此二輪中之大外接圓柱摩擦輪之直徑為______mm。

10. 兩外接(外切)圓錐形摩擦輪之軸成正交，主動輪之半頂角等於30°，若主動輪旋轉1圈，則被動輪旋轉______圈。

11. 若大氣壓力為75cm水銀柱高(假設此時使用管徑為1cm之玻璃管)，若改用比重0.8之酒精代替水銀並改用管徑0.5cm之玻璃管，則酒精柱高度為______(水銀比重 13.6)

12. 兩嚙合齒輪自開始接觸點到終止接觸點間所移動過的節圓弧長，稱作______cm。

13. 帶狀制動器之高張力端張力為F，低張力端張力為G，鼓輪半徑為r，則制動扭矩為______。

14. 凸輪與從動件接觸的公法線與從動件運動方向所夾的角稱作______。

15. 有一間歇齒輪機構，其中齒輪A為10齒，而齒輪B為3齒，則齒輪B旋轉一周時，則齒輪A轉動______度。

16. 三角皮帶斷面的形狀為______。

17. 下圖【圖一】之單塊制動器，若轉軸的扭矩T = 1500 Kg-cm，輪鼓直徑為30cm，摩擦係數為 μ = 0.25，若輪鼓作順時針旋轉，則制動作用力F為______kg。

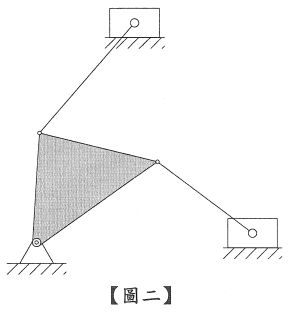

18. 右圖【圖二】之機構，一剛性三角塊，其中一角繞固定軸旋轉，另兩角以連桿各連接一滑塊，此機構自由度為______。

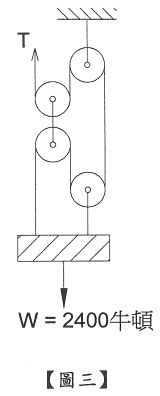

19. 右圖【圖三】的滑輪組，若荷重W為2400牛頓，則T需要______牛頓才能拉起荷重。

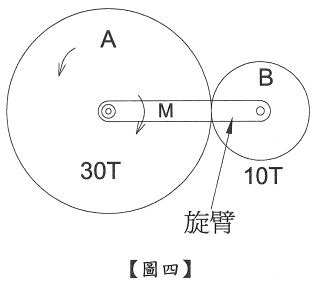

20. 下圖【圖四】中A齒輪為30齒，B齒輪為10齒，旋臂 M順時針旋轉了3轉，A齒輪逆時針旋轉了2轉，則B齒輪順時針旋轉了______轉。

1. 請就【圖五】之立體圖以第三角投影法徒手繪一組三視圖。(可不按題目尺寸，但請注意三視圖相關位置)。(5分)

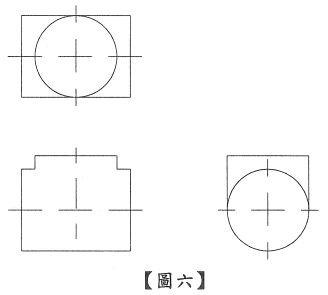

2. 【圖六】為以第三角投影法繪製之一組三視圖，為二相同直徑圓柱垂直相交，請徒手抄繪下來(可不按題目尺寸，但請注意三視圖相關位置)，並補視圖中的交線。(5分)

(1)剪力圖，並在剪力圖圖線轉折處標示剪力值。(5分)

(2) 彎矩圖，並在彎矩圖圖線轉折處標示彎矩值。(5分)

4. 油壓起重機大小活塞的半徑分別為100mm與50mm，若大活塞舉重80kg上升5cm，請問小活塞受力多少kg?(5分)並下降多少cm?(5分)

5. 兩互相嚙合的外接正齒輪，模數為2，其轉速比為4:1，兩軸中心距離為100mm，則兩齒輪的齒數相差多少齒?(10分)
