【已刪除】一、在程序系統中控制閥有所謂的 AO（air to open）閥與 AC（air to close）閥。而控制器又有所謂的正作用（direct action）控制器與反作用（reverse action）控制器。通常控制器輸出增加則儀控空氣隨之增加。圖一有 3 個控制迴路，即 FC 操控 FCV（flow control valve）、LC 操控 LCV（level control valve）與 PC 操控 PCV（pressure control valve）。請決定當儀控空氣停掉時，各控制閥與控制器之正確選擇以期確保工場安全。請以表一之格式作答。（18 分）

【已刪除】二、一程序動態系統如下式：

請求解並作圖 y(t)，t=0~8，其中 u(t)為 unit step function。（12 分）

【題組】⑴求Y_p (t) ，

【題組】⑵求Y_m (t) ，

【已刪除】【題組】⑶擬合（Fitting）

，找出此 Kp ，θ ，τ 之數值。（20 分）

【已刪除】四、在圖二中若

且閉環路控制要求為

，所設計一 PI 控制器

，其K_c與 τ_I 之值為何？（10 分）

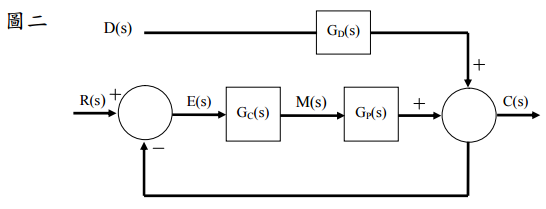

圖二圖二中 R(s)是 set-point 轉移函數；E(s)是 error 轉移函數；G_c(s)是 controller 轉移函數；G_p(s)是 process 轉移函數；M(s)是 manipulated variable 轉移函數；C(s)是 controlled variable 轉移函數。 D(s)是 disturbance variable 轉移函數； G_D(s)是 disturbance 轉移函數。

【題組】 ⑴以圖三之程序由質量平衡與線性化求得於圖二中代表程序與干擾之轉移函數 G_p(s)、 G_D(s)；（20 分）

【題組】⑵在圖二中若以一比例控制器進行控制圖三之系統，則圖二中之 D(s)、R(s)、E(s)、 G_c(s)、M(s)與 C(s)之變數是指什麼變化量？（12 分）

【已刪除】【題組】⑶求

。（8 分）
