試卷：97年 - 97 專技高考_化學工程技師：程序控制#35835
科目：技師◆程序控制
年份：97年
排序：0

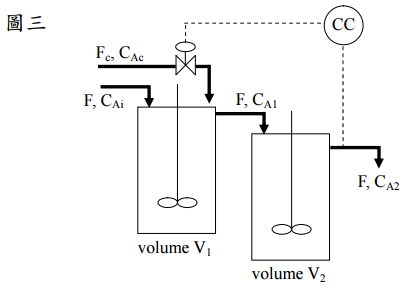

五、圖三是一連續攪拌槽系統，成分沒有化學反應，C_A2 是欲控制之成分濃度變數。操作過程中C_Ai是干擾變數（disturbance variable）。C_Ac調整用之成分濃度、 F_c 是調整變數。F_c 使用量相對F 量甚小，故可假設F

F + F_c。作答請注意圖三之變數是絕對量（如 F 值）而圖二之變數（如 R(s)值）是偏離量：

【題組】 ⑴以圖三之程序由質量平衡與線性化求得於圖二中代表程序與干擾之轉移函數 G_p(s)、 G_D(s)；（20 分）
