97年 - 97 高等考試_三級_水利工程、機械工程：流體力學#32669

科目：流體力學 | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：流體力學

選擇題 (0)

申論題 (7)

【已刪除】一、圖示之 U 型管，內部裝水及以ω的角速度沿著 a-a 軸旋轉。蒸汽壓為 Pv = 1765 N/m2 (abs) 及大氣壓力為 Patm = 101325 N/m2 (abs)。試求使 U 型管底部 A 點位置之水產生蒸發之 角速度值。（20 分）
【已刪除】二、傳動帶以速度 v0垂直移動離開內含黏性液體（黏度 μ，密度 ρ，單位體積重 γ = ρg） 之容器，由於黏性作用，離開液體之傳動帶表面，將覆蓋一厚度 h 之薄層液體，重 力作用促使液體往下，如圖所示。請使用“Navier-Stokes＂方程式找出液體薄膜之 平均速度 v，試以 v0, γ, h, μ 之函數表示之。（20 分）
⑴找出重要的無因次參數。（10 分）
⑵從理論分析得知體流量 Q 正比 tan(θ/2)。實驗室的量測結果顯示：當θ = 90°及 H = 0.3 m 時，Q = 0.068 m3 /s。試求體流量 Q 以 H, g, θ 之函數表示之。（10 分）
⑴證明源頭（Source）之流線函數為ψ = mθ / 2π，其中 θ 為極坐標。（10 分）
⑵請求出凸塊的高度 h 與常數 A 及強度 m 之關係式。（10 分）

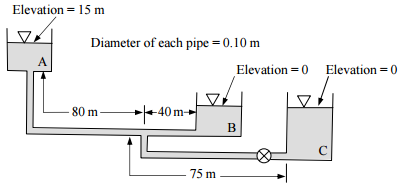

【已刪除】五、當閥門關閉時，水從水槽 A 流到水槽 B，如圖所示。如果所有管路之摩擦係數（Friction Factor）為 f = 0.02 及忽略其它次要損失，試求當閥門打開時，流向水槽 B 及 C 之體 流量。（20 分）
