98年 - 98年司法人員、98年軍法官3等_檢察事務官營繕工程組#37983

科目：技師◆結構設計 | 年份：98年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (7)

一、⑴何謂竹節鋼筋之標稱直徑（nominal diameter）及標稱面積（nominal area）？（10 分）
⑵試簡述混凝土抗拉強度常用之測試方法及其應用之對象。（10 分）

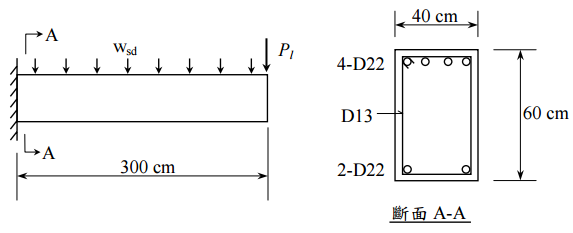

⑴此梁在固定端的混凝土產生撓曲開裂時之活載重Pl =？（10 分）
⑵若此梁在固定端之拉力側配置設計規範之最小撓曲鋼筋量，假設此梁不產生剪力 破壞，試問此梁所能承受之最大Pl及其與⑴小題之關係。（壓力鋼筋對強度之貢 獻可略）（10 分）
【已刪除】⑶此梁在固定端之拉力側撓曲鋼筋達到降伏時之活載重Pl =？（壓力鋼筋對強度之 貢獻可略）（10 分）
 已知條件： f'c = 280 kgf/cm2 ， f y= 4200 kgf/cm2 ，使用靜載重wsd = 0.5tf/m（不含梁 自重），
 D22 鋼筋，as = 3.87 cm2 /根
【已刪除】三、假設附圖所示鋼梁在承載過程中不發生局部挫屈，在梁達到降伏時之載重為 ，梁 產生撓曲破壞時之極限載重為 ，試求？ 假設已知此梁斷面之降伏彎矩（yield moment）My及塑性彎矩（plastic moment）Mp。（25 分）

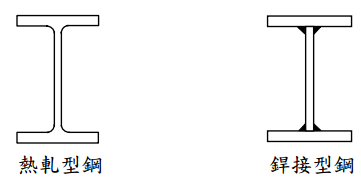

【已刪除】四、試繪出下圖所示熱軋型鋼及銲接型鋼殘留應力之分佈圖，並扼要說明其形成之原因 及對 H 型鋼柱挫屈強度之影響。（25 分）
