98年 - 98 地方政府特種考試_三等_土木工程：結構學#32384

科目：結構學 | 年份：98年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

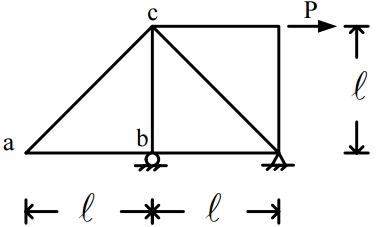

【已刪除】一、如圖所示桁架，承受水平集中載重 P，各桿件斷面積為 A，而彈性係數是 E。求 a 點的垂直位移，及桿件 ac 的轉角。（25 分）

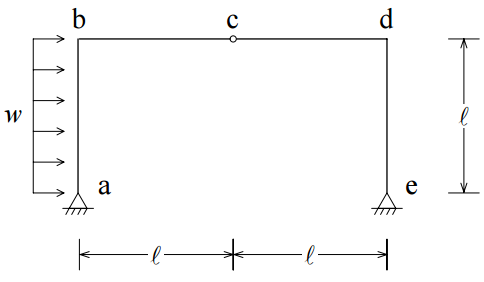

【已刪除】二、如圖所示剛架，承受一水平均佈載重 w，各桿件撓曲剛度為 EI 值。繪圖示剛架的彎 矩圖，並求 c 點的垂直位移及 b 點的轉角。（25 分）

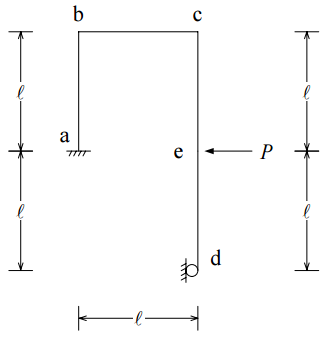

【已刪除】三、如圖所示靜不定剛架，承受水平集中載重 P，各桿件撓曲剛度為 EI 值。求 c 點的彎 矩及 b 點的轉角。（25 分）

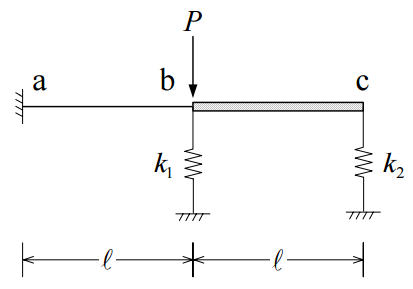

【已刪除】四、如圖所示梁結構，b 點承受垂直載重 P，其中 ab 段為彈性梁桿件，撓曲剛度為 EI 值，而 bc 段是剛性桿件，即撓曲剛度為無窮大。軸向彈簧的勁度分別為  及 。求 b 點及 c 點的垂直位移。（25 分）
