98年 - 98 專技高考_電機工程技師：電子學（包括電力電子學）#38748

科目：電子學（包括電力電子學） | 年份：98年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：電子學（包括電力電子學）

選擇題 (0)

申論題 (12)

⑴詳細繪製IL及VL對開關VGS的對應波形，注意所有的大小準位、時間都必須標示清 楚。（15 分）
⑵求Vo /Vin＝？（必須有推導步驟）（5 分）
【已刪除】⑴求  （10 分）
【已刪除】⑵求⑴之大小及相角？（5 分）(1))
⑶這是什麼類濾波器？（5 分） （參考資料：s＝jω）

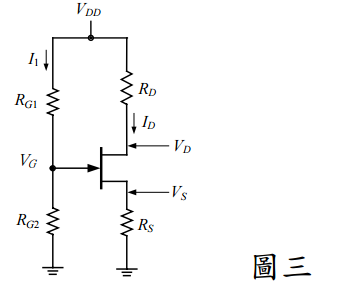

【已刪除】三、有一 JFET 電路如圖三所示，其中規格為 JFET 之夾止電壓（pinch-off voltage） Vp=-2V ， IDSS =9mA；設計此電路，若VDD = ， I1 = 0.05 mA ，V G = 5 V ， ID = 4 mA及VD =11V，試求RG1，RG2，RD，RS。（20 分）
⑴求送到負載的功率PL＝？（7 分）
⑵求由電源提供的平均功率Psupply＝？（8 分）
⑶求效率 η＝？（5 分）
⑴該功率電晶體可以安全在環境溫度為TA＝50°C情況下散逸的最大功率PDmax＝？（5 分）
⑵環境溫度維持在TA＝50°C，若加上散熱片，θCS＝0.5°C/W且θSA＝4°C/W，求功率 電晶體外殼的溫度TC＝？及散熱片溫度TS＝？（10 分）
⑶若散熱片為無限大，在TA＝50°C時，該功率電晶體可以安全散逸的最大功率PDmax ＝？（5 分）
