98年 - 98 專技高考_電機工程技師:電子學(包括電力電子學)#38748
> 申論題
題組內容

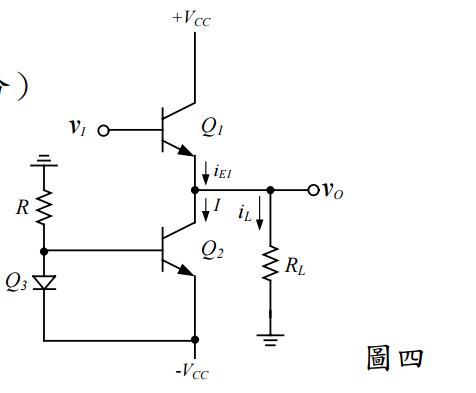

圖四中,V
CC
=10 V,I=100 mA,R
L
=100 Ω。如果輸出電壓為正弦且峰值(peak value) 為 8 V,試回答下列問題:
⑵求由電源提供的平均功率P
supply
=?(8 分)
相關申論題
⑶求效率 η=?(5 分)
#115141
⑴該功率電晶體可以安全在環境溫度為TA=50°C情況下散逸的最大功率PDmax=?(5 分)
#115142
⑵環境溫度維持在TA=50°C,若加上散熱片,θCS=0.5°C/W且θSA=4°C/W,求功率 電晶體外殼的溫度TC=?及散熱片溫度TS=?(10 分)
#115143
⑶若散熱片為無限大,在TA=50°C時,該功率電晶體可以安全散逸的最大功率PDmax =?(5 分)
#115144
一、D請求C返還該屋,是否有理由?(10分)
#115145
二、嗣D將該屋讓與惡意之E,並完成移轉登記,E請求C返還該屋,是否有理由?(10分)
#115146
一、在整流型交流電壓錶中,驅動錶頭的是電流的平均值,而刻度盤上的刻度值通常為 正弦波的均方根值,請問:⑴若待測信號為一 12V 的直流電壓且以全波整流型交流 電壓錶量測時,其指示的刻度值為何?⑵若待測信號是峰值為 20V 的正弦波且以半 波整流型交流電壓錶量測時,其指示的刻度值為何?(20 分)
#115147
二、試舉例說明如何以示波器及李沙育圖形來量測:⑴兩正弦波的頻率比⑵頻率及振幅 皆相同的兩正弦波之相位差。(20 分)
#115148
三、試繪出電路結構,並說明如何以惠斯頓電橋來量測一電阻的阻值。(20 分)
#115149
四、試繪出線路方塊圖,並說明如何利用一頻率計數器來量測一週期性信號的頻率。 (20 分)
#115150
