98年 - 98 高等考試_三級_機械工程：工程力學（包括靜力學、動力學與材料力學）#35601

科目：工程力學(含靜力學、動力學與材料力學) | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (5)

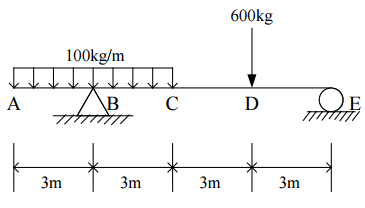

【已刪除】一、試繪出下圖結構之剪力圖與彎矩圖。（20 分）

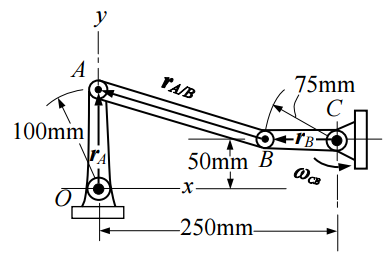

【已刪除】二、曲柄 BC 繞 C 轉動並帶動曲柄 OA 繞 O 轉動，當連桿通過下圖中所示 CB 水平且 OA 鉛直的位置時，CB 的角速度為 2 rad/sec（逆時針），求此瞬間 OA 與 AB 的角 速度。（20 分）
【已刪除】三、有一鏈子置於桌面，其中有部分沿桌緣下垂，如下圖所示。若此時鏈子由靜止開始 釋放，試求當最後一個環離開桌緣時鏈子的速度 v。摩擦力不予考慮。（20 分）

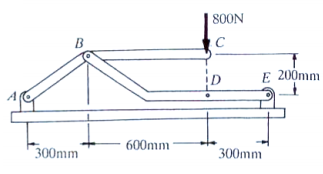

【已刪除】四、若有一 800N 的負載用於下圖中 C 點上，求在 A 與 E 點處之反作用力的分量。 （20 分）

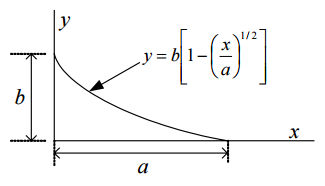

【已刪除】五、求圖示之面積對於 x 軸與 y 軸的慣性矩與迴轉半徑。（20 分）
