98年 - 98-3 交通部航港局_船員岸上晉升訓練及適任性評估_三等管輪：電機電子及控制#99564

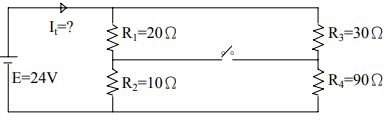

1. 如下圖， I t =?
(A) 1.5A (B) 1.4A (C) 1.143A (D) 1A

2. 下圖為漆包線繞在鑄鐵上，並接上直流電源，試問 N 極是在鑄鐵之左側或是右側（例如： ，為 N 在左）
(A) 圖 A 是 N 在左，圖B 是 N 在右 (B) 圖 A 是 N 在右，圖B 是 N 在左 (C) 二者的 N 都在左 (D) 二者的 N 都在右

4. 試問下圖是什麼電子元件
(A) 光電二極體 (B) 發光二極體 (C) npn 雙極電晶體 (D) pnp 雙極電晶體

5. 如下圖是電壓比較器，若輸入 ，則輸出為
(A) 0 (B) 1 (C) V ₀ ＞ 0 (D) V ₀ ＜ 0

9. 下列從 A 到 D 那個是光電二極體
(A) A (B) B (C) C (D) D

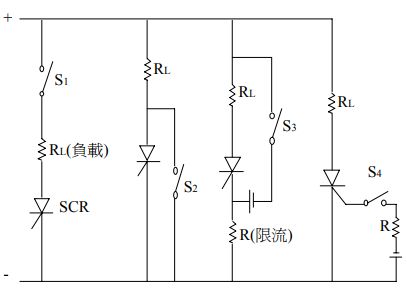

10. 下圖中有四個 SCR ，也有四個開關 (S) 。試問那一個 S 的切入 ( 閉合 ) 是用來使 SCR 導通的
(A) S ₁ (B) S ₂ (C) S ₃ (D) S ₄
