99年 - 99 高等考試_三級_土木工程：結構學#33869

科目：結構學 | 年份：99年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (5)

【已刪除】一、圖一（a）及圖一（b）顯示兩個由直線桿件構成之結構，桿件交會處有小圈圈處為 鉸接，否則為剛接。請問它們是否為穩定結構？如為不穩定結構，請說明不穩定之 原因，需以束制不足、變位圖或力平衡方程式說明之；如為穩定結構，請說明它們 超靜定（indeterminate）的次數 R。R=0 即表示為靜定結構（determinate structure）。 （10 分）

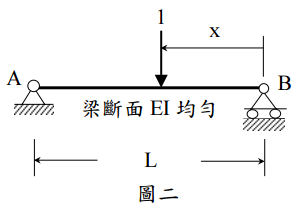

【已刪除】二、設有如圖二所示斷面均勻之梁AB，單位向下載重在AB間移動。試求A點轉角θA之 影響線。（20 分）

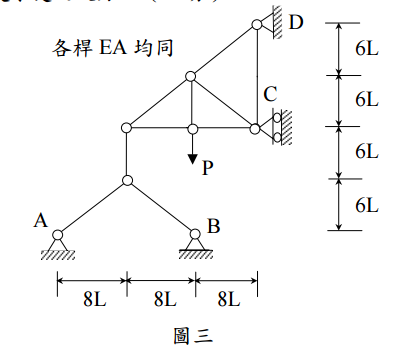

【已刪除】三、設有如圖三所示由均勻斷面桿件構成之結構，桿件交接處均為鉸接。不必考慮桿件 挫曲問題，試求支承處之反力。（20 分）

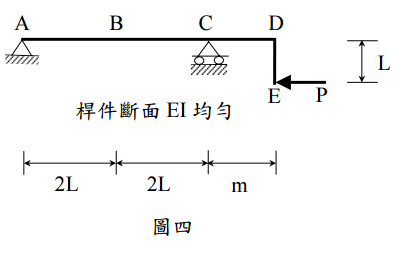

【已刪除】四、設有如圖四所示斷面均勻之桿件 ABCDE，B 點為 A、C 二點之中點。E 點受水平力 P 作用，試求當 B 點之垂直變位絕對值（|δ B|  ）與 E 點之垂直變位絕對值（| δ E|  ） 相等時，m/L 之值為若干？（25 分）

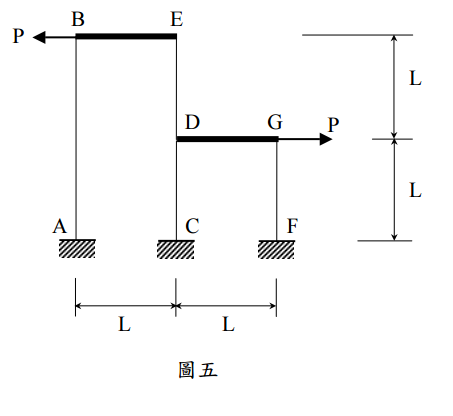

【已刪除】五、設有如圖五所示之平面剛架，柱之彎曲剛度均為 EI；梁十分堅硬，彎曲剛度可視為 無限大。B、G 二點分別承受向左及向右之 P 力。試用傾角變位法（slope deflection method）解此剛架，繪製軸向力圖、剪力圖、彎矩圖與彈性變形曲線。（25 分）
