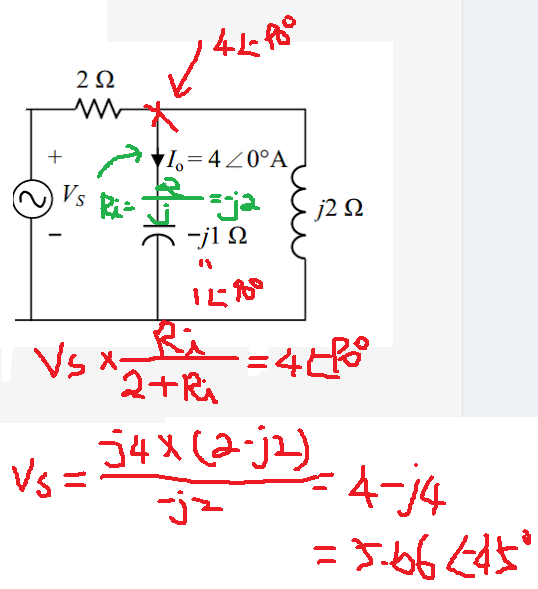

21 如圖示電路，若 Io = 4∠0°A，試求 VS：
(A)6.86∠0°V
(B)5.66∠-45°V
(C)45.00∠30°V
(D)15.24∠60°V
答案：登入後查看
統計： A(65), B(425), C(66), D(62), E(0) #756670
統計： A(65), B(425), C(66), D(62), E(0) #756670
詳解 (共 4 筆)
KB
#1069796
已知 IO = IC = 4A, 電壓VC = -j4 V
VC = VL 可得 IL = -j4 / j2 = -2 A
IR = IC+IL = 2 A, VR= 4 V
或使用分流定律求IR
IC = IR [ j2 / ( j2-j ) ]
4 = IR × 2
IR = 2 A
VS = VR+VC = 4-j4 V = 4√2∠-45° V ≒5.66∠-45° V
23
1
pole~zero
#1200317
6
1
小南
#1061523
求解
