24 如圖示之電路，求電流 I 之值為何？
(A) 1 A
(B) 1/8 A
(C) 1/2 A
(D) 1/4 A

答案：登入後查看
統計： A(19), B(25), C(86), D(592), E(0) #1028079

詳解 (共 6 筆)

#1365815
電阻全部並起來會變成 (10V,10歐姆) 退一層變成 10V,10歐姆// 10+10歐姆 ，並聯電壓相等 , 後面的10+10歐姆各得5V , 再退一層 得5/20 =1/4A
6
0

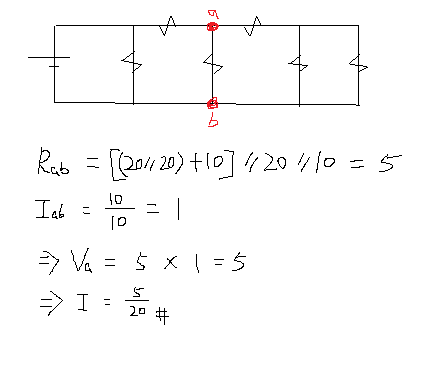

#1374490
phpsHeLtk
4
3
#2545702
10/10*(10//20//(10+2...
(共 46 字，隱藏中）
前往觀看
2
1

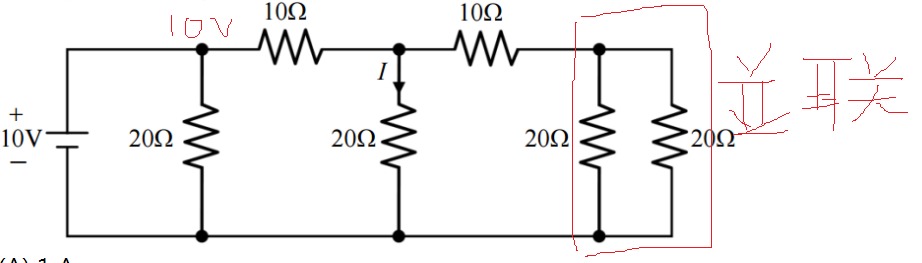

#4356500


   V-10/10+V/20+V/20=0

⇒2V-20+V+V=0

⇒V=5

I=5/20=0.25

2
0

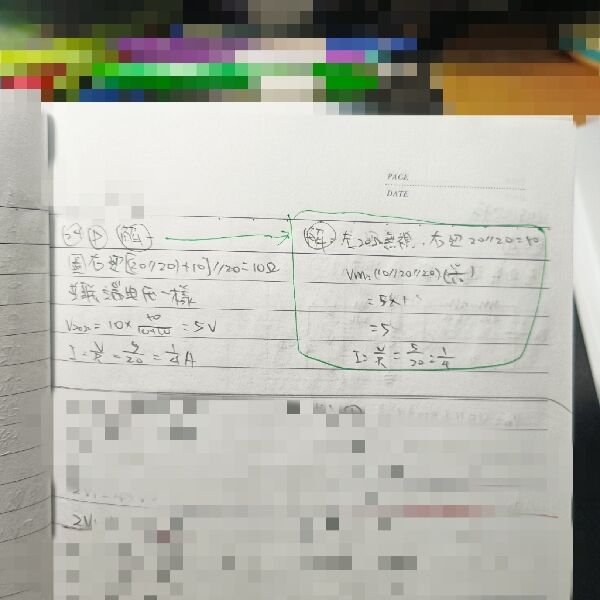

#5642996
111年上榜解題還願，有錯請指導。

1
0
#1222094
請此題如何解
0
0
