104年 - 104 地方政府特種考試_五等_電子工程:基本電學大意#35600
科目:
初等/五等/佐級◆基本電學大意 |
年份:
104年 |
選擇題數:
40 |
申論題數:
0
試卷資訊
所屬科目:
初等/五等/佐級◆基本電學大意
選擇題 (40)
1 RLC 並聯諧振電路之 R=10 kΩ、L=10 mH、C=1.6 mF,當以弦波電流源 iS = 10sin(10
3
t + 30
o
) mA 驅動 時,該電路係屬何種性質? (A)電阻性 (B)電容性 (C)電感性 (D)電絕緣性
2 兩個相同規格之電池,電動勢均為 1.5V,內電阻為 2Ω,並聯後接一 14Ω 之電阻,則通過電阻之電 流為何? (A) 0.1A (B)0.2A (C)0.094A (D)0.188A
3 有一手電筒其電池為 9 V,額定為 1.8 Wh(瓦特小時),設此手電筒於點亮時流過燈泡之電流為 100 mA,則此手電筒可以照明多久? (A) 2 小時 (B)0.2 小時 (C)180 小時 (D)17 小時
4 以導線將一個 1.5 V 的電池連接到一個 1 kΩ 的電阻,則導線上的電流為下列何者? (A) 15A (B)15 mA (C)1.5 mA (D)1.5A
5 設大晴天的正午時太陽散發出的能量為 1 kW/m
2
,若有一太陽能板,可輸出 20 V 電壓且效率為 20%, 在此陽光照射下可輸出多少電流? (A) 10 A (B)20 A (C)30 A (D)沒有電流
6 弦波電流源 iS所驅動的 RLC 並聯諧振電路,已知其 3 分貝頻寬原為 BW,若 R、L 及 C 值同時變為 原來的 2 倍,新的 3 分貝頻寬為 BW 值的多少倍? (A) 0.25 (B)0.5 (C)2 (D)8
7 有一 10 kW 的電感性負載,在 120 V、60 Hz 之下量得電流為 100 A。以電容並聯將功率因數調為 1。 若電源線的電阻為 0.1Ω,問調整後此電阻的功率消耗如何變化? (A)減少 27.8 W (B)增加 27.8 W (C)減少 306 W (D)減少 1000 W
8 如圖示電阻電路,若 Vs=56 V,2 歐姆電阻上電流為 12 安培,求電阻 R 為多少 Ω?
(A) 3 (B)5 (C)7 (D)9
9. 4 亨利的電感器 A 和 X 亨利的電感器 B 於同向與反向串接時,等效電感量分別為 21.4 與 4.6 亨利, 則兩電感器間耦合係數為何? (A) 0.5 (B)0.6 (C)0.7 (D)0.8
10 設一銅導線之導電率(conductivity,σ)為 6×10
7
S/m,直徑為 0.2 mm,則約要截取多長的導線才能 得到 1 kΩ 的電阻值? (A) 18 公尺 (B)180 公尺 (C)1800 公尺 (D)18000 公尺
11 兩電感器 A 與 B 在同向及反向串接時之等效電感量分別為 4.8 及 2.4 亨利,其互感量為多少亨利? (A) 0.6 (B)1.2 (C)2.4 (D)7.2
12 有一部四極之三相交流同步風力發電機,其驅動轉速範圍為 1200rpm~1800rpm,求其發電之頻率範 圍為何? (A) 80Hz~120Hz (B)60Hz~120Hz (C)40Hz~120Hz (D)40Hz~60Hz
13 有一平衡三相系統 A 相之線電流為 A,求
為何? (A) 15sin3ωA (B)0A (C)30sinωt A (D)30sinωt+15sin3ωt A
14 一個 10 kW 的負載,操作電源為 120 V,60 Hz 時,功率因數為 0.9 滯後。若以一個電容與負載並聯 使功率因數變為 1,問此電容值約為多少? (A) 205 μF (B)892 μF (C)1320 μF (D)1840 μF
15 一個 720 W 的負載在 120 V/60 Hz 之下量得的電流為 8 A。若提高頻率時,電流會下降。下列何者正確? (A)此負載為電容性負載 (B)此負載之視在功率(apparent power)為 720 VA (C)此負載的功率因數為 0.75 (D)此負載的電流與電壓同相
16 有一交流電路之電壓 v(t) = 100sin(377t + 60°) V、電流 i(t) = 10sin(377t-30°) A,則其視在功率為何? (A) 500 伏安 (B)707 伏安 (C)866 伏安 (D)1000 伏安
17 有一串聯電路,外加一頻率 60 Hz 向量式 100∠0°伏特之正弦電壓源,若其串聯阻抗為 3+j4 歐姆, 則其瞬時功率最大值為何? (A) 1000 瓦 (B)1600 瓦 (C)2000 瓦 (D)3200 瓦
18 如下圖所示之電路,在開關位置 1 時為穩態,若 t=0 時將開關移至位置 2,則當 t>0 時,求跨於電 阻上之電壓 vR(t)等於多少伏特?
(A) 10e
-5000t
(B) 10(1-e
-5000t
) (C) 10e
-200t
(D) 10(1-e
-200t
)

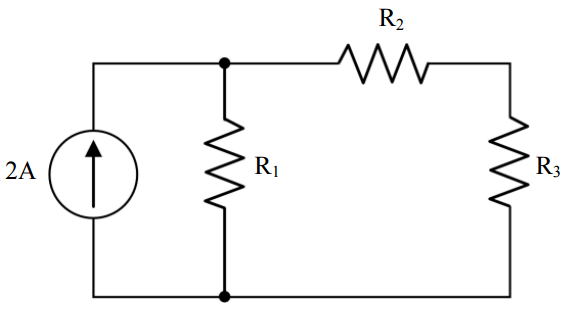

19 如圖所示電路中,已知 R
1
= R
2
= 1 Ω,R
3
= 2 Ω,試問電阻 R
3
上消耗的功率為多少瓦特?
(A) 0.5 (B) 1 (C) 1.5 (D) 2
20 如圖所示電路,R = 2 Ω,C = 1 F,電容器的初始電壓為 0 伏特,試問當開關閉合且電容器充飽電後, 儲存於電容器上之能量為多少焦耳?
(A) 20 (B) 50 (C) 100 (D) 200
21 如圖所示電阻電路,如果電阻 R=4 Ω,試求等效電阻 Rx為多少歐姆?
(A) 3 (B) 4 (C) 5 (D) 6
22 如圖所示電阻電路,負載電阻 RL為多少歐姆時,可得到最大功率轉換?
(A) 3 (B) 4 (C) 6 (D) 9

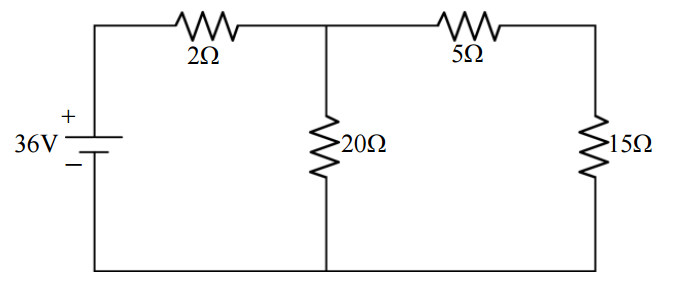

23 如圖所示電阻電路,2 歐姆電阻之消耗功率為多少瓦特?
(A) 4 (B) 16 (C) 18 (D) 24

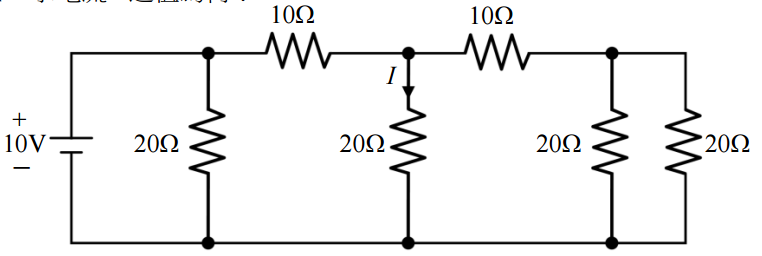

24 如圖示之電路,求電流 I 之值為何?
(A) 1 A (B) 1/8 A (C) 1/2 A (D) 1/4 A

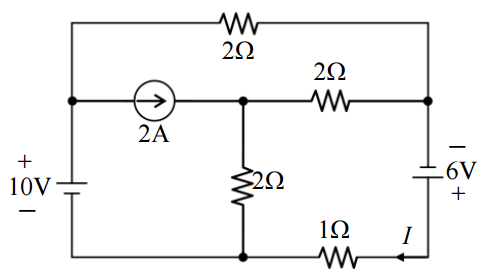

25 如圖示之電路,求電流 I 之值為何?
(A) 3 A (B) 4 A (C) 5 A (D) 6 A

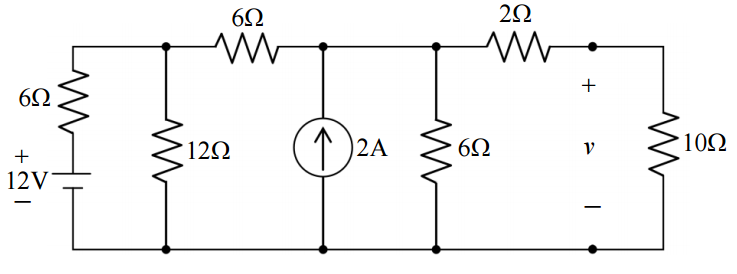

26 如圖示之電路,求電壓 v 之值約為何?
(A) 6.67 V (B) 7.76 V (C) 6.0 V (D) 7.5 V

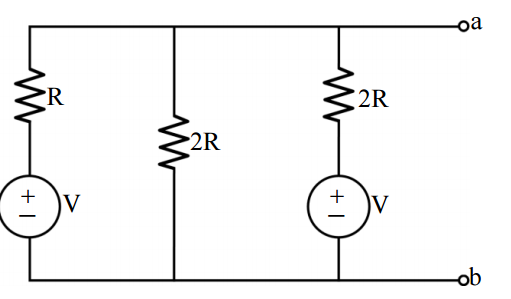

27 如圖,求 a、b 兩點之間的諾頓等效電流為何?
(A) V/(2R) (B) V/R (C) 3V/(2R) (D) 2V/R
28 如圖,求 RL之值使其有最大的功率?
(A) 5R/6 (B) R/2 (C) R/3 (D) R/5
29 試求圖中 10 Ω 電阻兩端 a-b 點間之戴維寧等效電壓為何?
(A) 12 伏特 (B) 20 伏特 (C) 24 伏特 (D) 40 伏特
30 試求圖中流過 9 Ω 電阻之電流為何?
(A) 1 安培 (B) 2 安培 (C) 3 安培 (D) 4 安培
31 如圖含有 4 個電感器之電路中,穩定時 1H 電感器之儲能為 2 焦耳,此時該電路之總儲能應為多少焦耳?
(A) 4 (B) 6 (C) 10 (D) 12
32 如圖兩線圈 L
1
= 0.1 H 及 L
2
= 0.4 H 之互感量大小為 M = 0.15 H,該兩線圈之總等效電感量 Leq為多少 亨利?
(A) 0.0875 (B) 0.875 (C) 0.0375 (D) 0.375
33 如圖所示電路,C1:C2:C3:C4 = 4:3:2:1,已知電容器 C
4
兩端的電壓 V
4
為 2 伏特,試問電壓源 E 的電壓為多少伏特?
(A) 2.75 伏特 (B) 3.75 伏特 (C) 4.55 伏特 (D) 5.75 伏特
34 如下圖所示,該電路有一 5 公分之磁性體,其磁極強度為 100 單位磁極,試求距離磁性體外 5 公分 處 A 點的磁場強度為多少奧斯特?
(A) 2 (B) 3 (C) 6 (D) 8
35 如圖所示,當電路穩定後將開關由 1 轉向 2,則電流 i 為多少安培(A)?
(A) 10-5e
-50t
(B) 5e
-50t
(C) 10e
-2t
(D) 5
36 如圖,R1=6 Ω,R2=3 Ω,C=2 F,在開關閉合後,此電路之時間常數為多少?
(A) 2 秒 (B) 4 秒 (C) 6 秒 (D) 18 秒
37 如圖,S 未閉合前電容器與電感器未儲存能量,當電路中開關 S 閉合瞬間,電容器上電流為多少?
(A) 5 A (B) 3.33 A (C) 1.67 A (D) 0 A

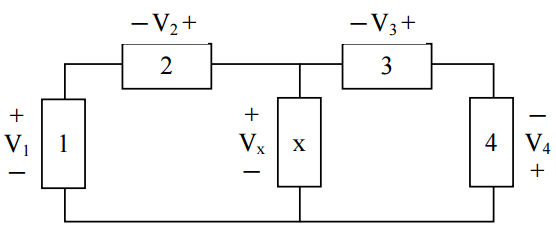

38 有一電路如下,設 V
1
=1 V,V
2
= 2 V, V
3
= -7 V,V
4
= 4 V,試求 Vx為多少?
(A) -7 V (B) 1 V (C) 3 V (D) 4 V
39 如圖示電路,若交流電源頻率為 60 Hz,且流經各電容之電流為 Ii =|Ii|∠θi,則|I1|:|I2|:|I3|為多少?
(A) 1:2:5 (B) 1:5:2 (C) 10:5:2 (D) 10:2:5
40 如圖所示的輸出-輸入電路中,已知並聯諧振電路的諧振頻率 ω
0
= 2.4k rad/s,v
I
= 10cos(ωt) V,當 ω 為下列何值,可使輸出 v
O
的振幅最大?
(A) 1.2 k (B) 2 k (C) 3.6 k (D) 4.8 k
