24. 右圖為一理想全波整流電路，R1= 500 Ω，R2= 800 Ω， V_in為5 V，則V_out為多少？
(A) 4 V
(B) 6 V
(C) 8 V
(D) 10 V

答案：登入後查看
統計： A(13), B(7), C(175), D(13), E(0) #1635739

詳解 (共 3 筆)

liouyo

B1 · 2018/02/14

#2626147

I=5/0.5K=10A放大器虛短路得I...

(共 46 字，隱藏中）

前往觀看

10

0

鍾佩君

B2 · 2018/04/20

#2735681

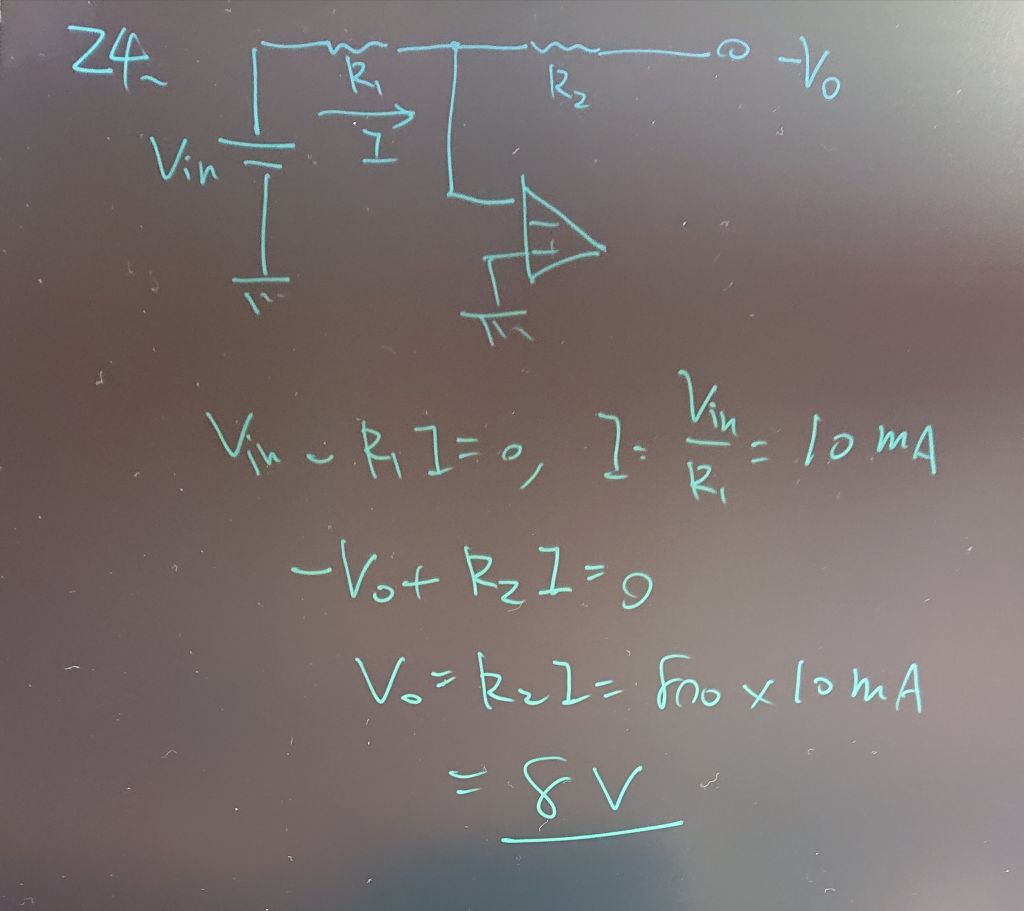

I=5/0.5k=10mA

R_i=無限大故V_-無電流

D1、D3 ON

nnnnnn

V_O=0.8k*10m=8(V)

6

0

天竺鼠車車（111儀電職員上榜

B3 · 2021/01/21

#4505891
