5 如下圖所示電路，若 RL= 10 Ω，則 RL兩端的電位差 V 為何？
phpbhYdeE

(A)5 V
(B)8 V
(C)10 V
(D)12 V
(E)1.25V

答案：登入後查看
統計： A(107), B(51), C(152), D(26), E(732) #843136

詳解 (共 10 筆)

#1489625


45
3
#1516898

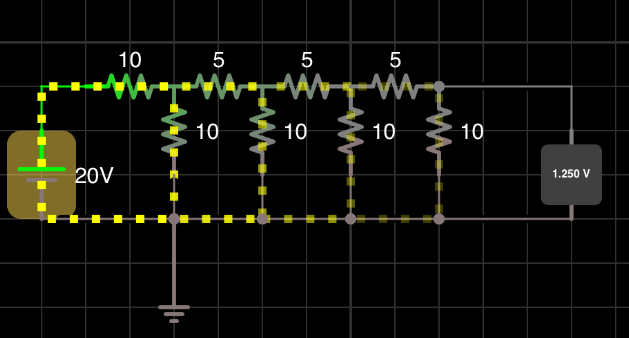

應是1.25沒錯 20伏特/16(經過四次除二)8ce9879c960d25e697356b.png#s-629,338

附上電路模擬軟體結果

13
1
#1516871

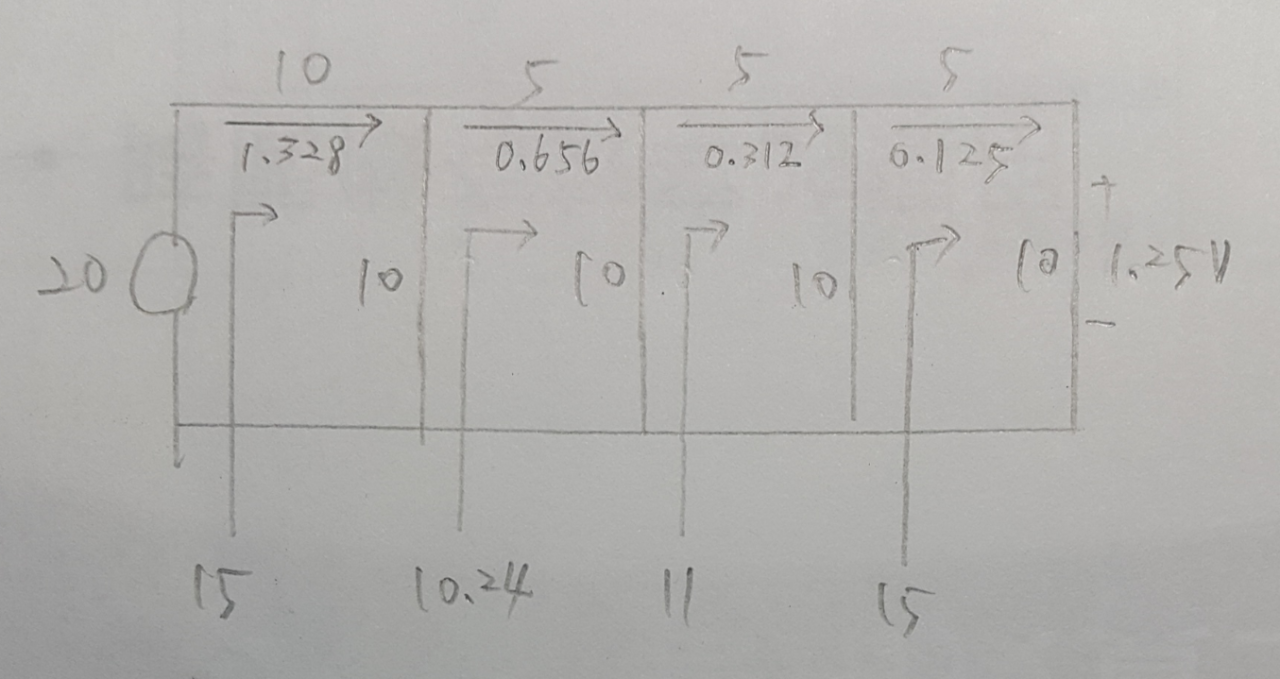

69c94a47a663ba04fd1759.png#s-1280,679

7
1
#1672875
這103去年也才出過 也是送分 等效電壓...
(共 78 字，隱藏中）
前往觀看
6
1
#1380586
把最左邊拔掉，等效後在接上。
重覆三次:
10/2=5; 5/2=2.5; 2.5/2 = 1.25
6
0
#1489626


4
1
#1104131
不是應該為1.25嗎？
3
0
#1125977
由電源端看入求Rt
Rt=([{[(10//10)+5]//10}+5)//10]+5=([{[5+5]//10}+5)//10]+5
    =([{10//10}+5]//10)+5=([5+5]//10)+5=5+5=10
V=Vs*[RL/(Rt+RL)]=20*[10/(10+10)]=10V

3
2
#2938541

怎麼國考常常在送分啊?

2
6
#1117405
對1.25

2
0
