5 如圖所示，有二理想電池（內電阻為零）與三電阻 R1、R2、R3連結，其中 R1= 2Ω ，R2= 1Ω ，流過 R1、R3的電流分別為 2 A、4 A，求電池 V1的電壓為何？
(A)6 伏特
(B)8 伏特
(C)10 伏特
(D)12 伏特phpeHFua1

答案：登入後查看
統計： A(319), B(379), C(809), D(171), E(0) #1807638

詳解 (共 6 筆)

#3283704


如果直接用電流量比出R3電阻跟R1電阻比值的前提應該是已經知道V1=10了

這題應該是雙電源電路，是克希荷夫定則才對。

名字很饒舌，記得重點就好

1.對同一個點，電流流出去的會等於流回來的

2.對於一個封閉迴路，提供的電位差會等於消耗的

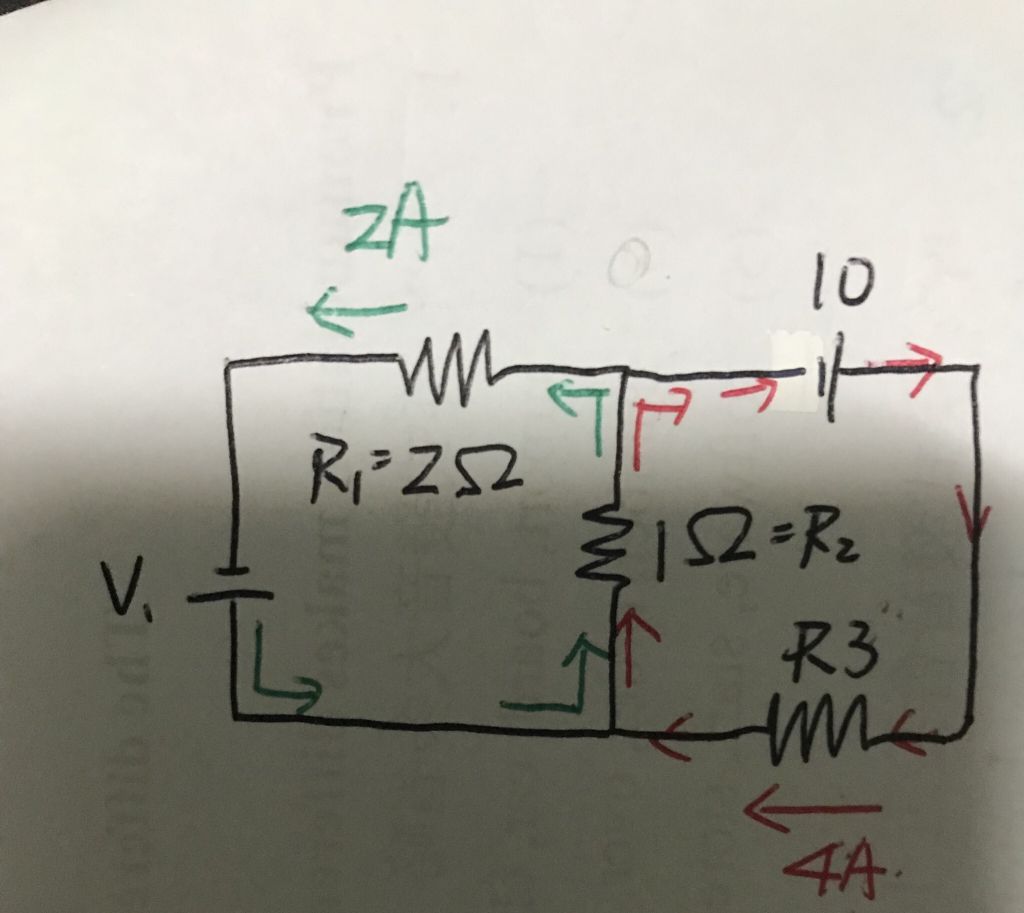

由題目所知，搭配上圖可以看出

流經R2的電流為紅色4A+綠色2A等於6A

有兩個電源，可以把它看成兩個路徑，其實也有更多路徑

可以去youtube找克希荷夫定則，有蠻多講解

因為R1跟R2的電阻跟電流值都知道了，這邊要求V1

R3就不用管它了

根據剛剛說的定則

看綠色路徑: V1 -R2處電壓-R1處電壓=0

V1-2X2-6X1=0

得V1=10

67
0
#4469606
克希荷夫定律，指的是克希荷夫電流定律與克...

(共 255 字，隱藏中）
前往觀看
12
1
#4044951


(共 1 字，隱藏中）
前往觀看
6
2
#3921285

Ｖ＝ＩＲ

R1消耗4V

R2消耗1x6=6V

電壓離開電池回到電池必消耗完電壓

4+6=10

個人猜測推論，有錯告知哦

5
2
#4576386
迴路電流法 迴路內各電阻之和*迴路電流...
(共 273 字，隱藏中）
前往觀看
4
0
#5818155

克希荷夫遵守能量守恆

R1= 2Ω 2安培 電壓就會是4伏特

R2= 1Ω 同方向的電流會相加 6A 所以是6伏特

所以V1他一定會遵守能量守恆 所以是10伏特

就好比兩個電池已經互相講好了
