試卷：96年 - 96年專門職業及技術人員高等建築師、技師、法醫師暨普通記帳士、96年第二次高等暨普通消防設備人員、普通不動產經紀人土木工程技師#36575
科目：技師◆結構設計
年份：96年
排序：0

題組內容

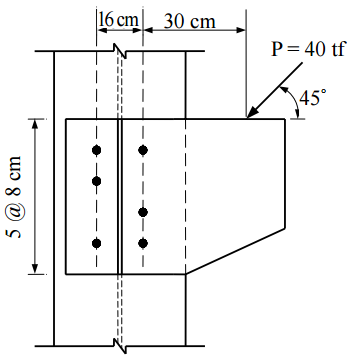

二、有一接頭托架（bracket）承受一偏心載重（P-service load），柱子為 W-型鋼，鋼柱、托座皆使用 A36 鋼材，由於施工疏忽僅使用 6 根 A490-X 螺栓如附圖所示。假設 A490-X 螺栓（標稱直徑=22mm）為承壓式單剪接合，接合相關之各接板強度足夠，螺栓之邊距、間距符合設計規範之要求，請回答以下問題。

申論題內容

⑴試以彈性分析法，求最大及次大臨界螺栓承受之剪力，並說明其所在之位置。（15 分）
