申論題

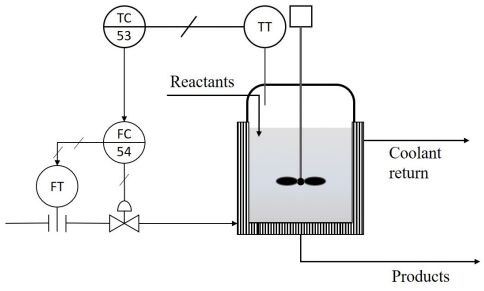

四、反應器溫度控制器級聯（cascade）到冷卻劑流量控制器如圖一所示。控制閥為線性且具有恆定的壓降並將最大流量調整為 500 gpm，其時間常數為 0.2 分鐘。流量傳感器（FT）的範圍為 0 到 500 gpm，幾乎沒有時間常數。流量控制器（FC）為比例積分控制器，增益為 1.0 %CO/%TO，積分時間設定等於閥門的時間常數。反應器溫度對冷卻劑流量的傳遞函數為一階，其增益為-2 °F/gpm，時間常數為 5.0 分鐘。溫度傳感器（TT） 的範圍為 160 到 200 °F，時間常數為 0.5 分鐘。
