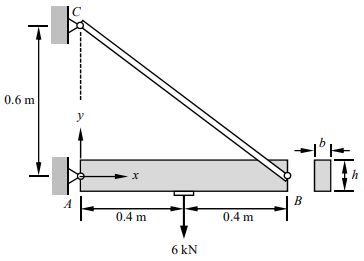

一、如圖所示，一吊桿由梁 AB 與桿件 BC 構成，兩者於 B 處銷接（pin ，末端 A 與 C 固定於剛性牆之銷支撐（pin support） connected）。梁的截面為 b（寬）× h（高）之矩形。梁 AB 的中點吊掛 6 kN 重物，其承受組合荷載（combined loading）且結構自重不計。請回答下列問題：

申論題內容

(二)繪製梁 AB 的剪力分布圖及彎矩分布圖，並且計算吊掛重物處的剪力及彎矩。
