試卷：112年 - 112-2 臺北市立建國高級中學正式教師甄選題目:物理科#114471
科目：教甄◆物理科專業
年份：112年
排序：0

題組內容

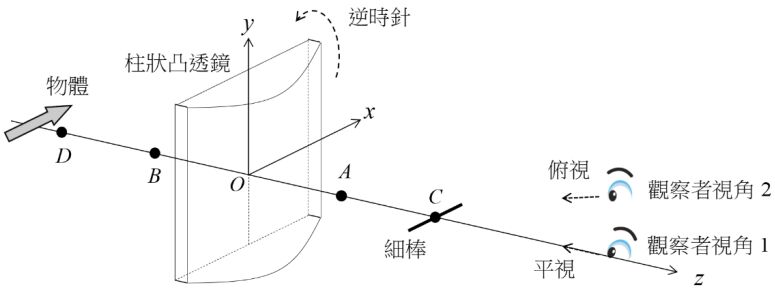

12. 如圖所示，有一柱狀薄凸透鏡置於座標原點處，鏡面沿 x-y 平面擺放，對稱軸沿著 y 軸方向，設 A、B 處為一倍焦距處，而 C、D 為二倍焦距處。今有一極細物體為箭形，置於二倍焦距後且方向指向 +x 軸，為方便觀察成像位置暫且放置一沿 x 軸的細棒於 C 點處，若有一觀察者在距透鏡夠遠處沿著−z 軸方向觀察物體經凸透鏡的成像。請作答以下問題：

申論題內容

(2) 若將此柱面透鏡逆時針以固定角速率ω旋轉角度為θ時，請繪製圖形說明此瞬間箭形物體經凸透鏡成像後箭頭指向為何？（以θ表示為單位向量）過程中像的轉動角速率為何？（以ω表示）(6 分)
註：圖形繪製需考量對於板書書寫時的規劃，步驟分解須清晰使學生容易理解，否則不予計分。
