題組內容

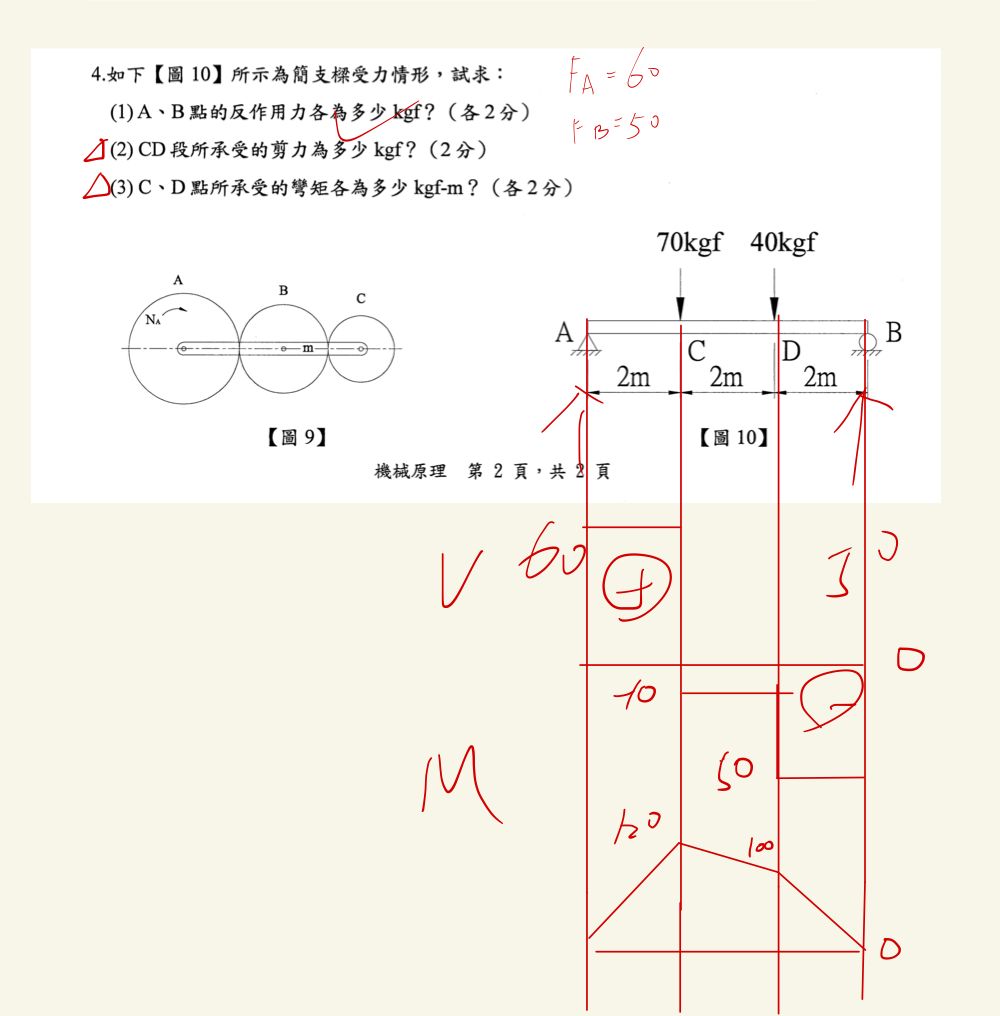

4.如下【圖10】所示為簡支樑受力情形，試求：

(3)C、D點所承受的彎矩各為多少kgf-m?(各2分）

詳解 (共 8 筆)

pupuzone
pupuzone
詳解 #3269660
2019/03/29

ΣMA = 0 ，

6Rb - 40*4 - 70*2 = 0

Rb = 50 Σ

Ry = 0 ，

Ra+Rb = 70+40

Ra = 60

彎矩以剪力圖的面積求得

Mc = 60 *2 =120kgf-m

Md =50 *2 = 100kgf-m

洪昉
洪昉
詳解 #2743068
2018/04/23
120 100
humor0323
humor0323
詳解 #4696116
2021/05/04


菫の猫
菫の猫
詳解 #4694556
2021/05/03
C=60*2=120D=120-2*10...
(共 26 字，隱藏中）
前往觀看
Michael Williams
Michael Williams
詳解 #2732886
2018/04/18
C0 D0
游博安
游博安
詳解 #3467844
2019/07/08
c=120kgf-m d=100kgf-m
B10121005
B10121005
詳解 #3304048
2019/04/22
Ｃ＝１２０　Ｄ＝１００
Sheng-kai Lin
Sheng-kai Lin
詳解 #4005871
2020/05/27
120、100
(共 9 字，隱藏中）
前往觀看
