102年 - 102 關務特種考試_三等_電機工程：電子學與電路學#25522
> 申論題
題組內容

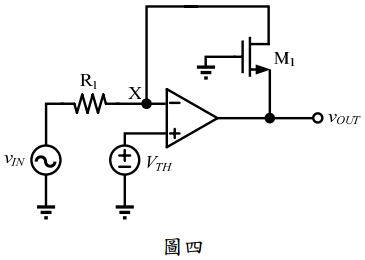

四、如圖四所示的運算放大器電路：假設該運算放大器為理想的運算放大器並假設場效 電晶體M
1
於飽和區工作時之電流公式為I
D
=k.(V
GS
-V
TH
)
2
及其通道長度調變效應可 以忽略（即λ=0）
⑴請推導出v
OUT
和v
IN
的關係式。（10 分）
