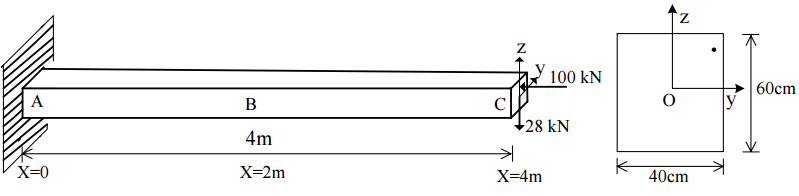

二、如圖示之懸臂梁，梁長 4m、梁寬 40cm、梁深 60cm。梁端受一偏心軸壓 100 kN，作用點在座標 y=16cm、z=20cm 位置；此外還受一向下之力 28 kN，作用點在斷面形心（O 點）位置。

⑵試求梁長中點 B 斷面（X=2m）處之最大軸拉應力與軸壓應力σ _x各為何值？分別發生於何處（標示位置之 y、z 座標）？（8 分）
