16.設一公制螺栓標示為「L – 2N M30✕5✕50 – 2」，則此螺栓旋轉一周，其導程為______mm。
L:左螺紋
2N:雙線螺紋
M:公制螺紋
30:公稱直徑30mm
5:螺距5mm
50:螺栓長度50mm
2:2級配合
導程=螺紋線數x螺距=2x5=10mm
題目L – 2N M30✕5✕50 – 2 求其導程多少mm?
Ｌ（導程）＝N（螺紋線數）✕ P （螺距）
２（ 螺紋線數）✕５（Ｐ 螺距） =10 mm（導程）

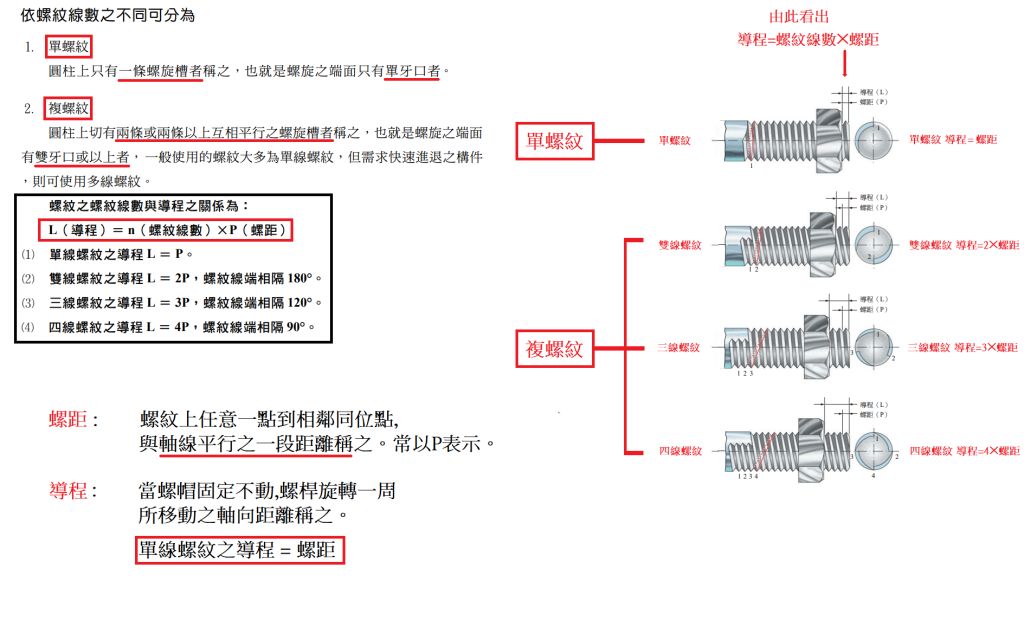

(螺紋線數介紹&導程 螺距定義)
