100年 - 100 地方政府特種考試_四等_建築工程：工程力學概要#27005

科目：工程力學概要 | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

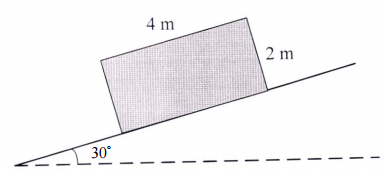

【已刪除】一、考慮一個置於斜面，重 100 N 之物塊，已知物塊與斜面間之摩擦係數為 0.6，試求 斜面作用於物塊之正向力大小及其作用位置以及摩擦力大小。又物塊靜止或運動？ （25 分）
【已刪除】二、給定矩形（100 cm×150 cm），其中心挖空一個半徑 25 cm 的圓，試求此面積對 y 軸 的慣性力矩（moment of Inertia），y 軸定在矩形的短軸方向且通過形心。已知圓對 形心的慣性力矩為 ，r 為半徑。（25 分）

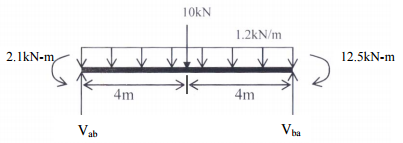

【已刪除】三、所示梁為建築結構之部分，經詳細分析已得知該梁有如圖所示端點彎矩。繪此梁之 剪力圖與彎矩圖，請標明最大力矩所在與大小。（25 分）

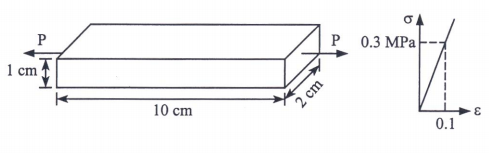

【已刪除】四、有一矩形斷面桿件受到P的軸向拉力作用如下圖左所示，此桿件受力後之軸向應力-應變 曲線如下圖右所示。如此桿件之最後長度為 14 cm且最後之體積為 21.68 cm3 ，請計 算P力為何？桿件之柏松比為何？桿件另兩邊之最後長度為何？（25 分）
