102年 - 102 原住民族特種考試_四等_土木工程：工程力學概要#25830

科目：工程力學概要 | 年份：102年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

【已刪除】一、如圖一所示斷面，C 點為形心位置，尺寸的單位為 cm，試求斷面通過該形心的 X 軸及 Y 軸之面積慣性力矩 IXX及 IYY。（25 分）

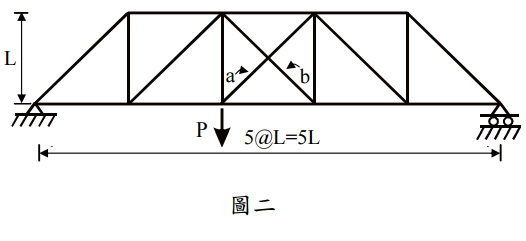

【已刪除】二、如圖二所示一桁架結構，已知其 a 桿及 b 桿僅能夠承受拉力、不能承受壓力，試求 此桁架結構受力後 a 桿及 b 桿之內力。（25 分）

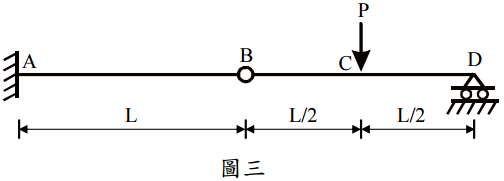

【已刪除】三、如圖三所示一靜定梁，試繪出該梁結構受力後之剪力圖及彎矩圖。（25 分）

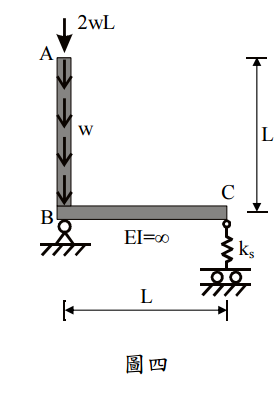

【已刪除】四、如圖四所示一剛體 ABC，B 點使用一鉸接端，C 點則有一具 ks之線性彈簧。已知 A 點有一垂直力 2wL，AB 段有一施加在該段之均佈垂直力 w，試求此剛體挫屈時之 臨界載重 wcr。（25 分）
