102年 - 102 鐵路特種考試_員級_土木工程：工程力學概要#25835

科目：工程力學概要 | 年份：102年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

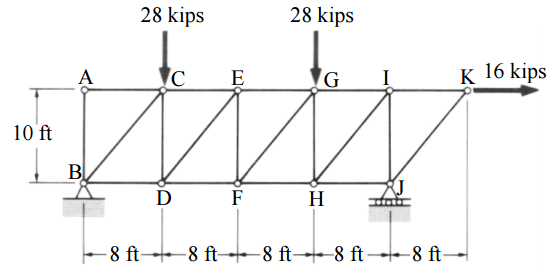

【已刪除】一、請計算 EF 與 GI 桿件之內力。（25 分）
【已刪除】二、AB 為一重 W 之均勻半圓棒，A 端為鉸支承，B 端為光滑無摩擦平面，請計算 A 端 與 B 端之反力。（25 分）

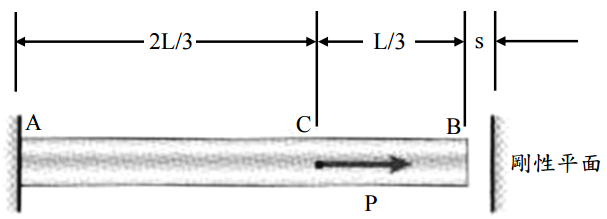

【已刪除】三、AB 桿件長度為 L，軸向剛度為 EA，A 端固定，B 端與剛性平面距離為 s，一軸向 負載 P 作用於離固定端 2L/3 的位置，如果由 P 所產生 A、B 端的反力相同，s 應該 有多大？（25 分）

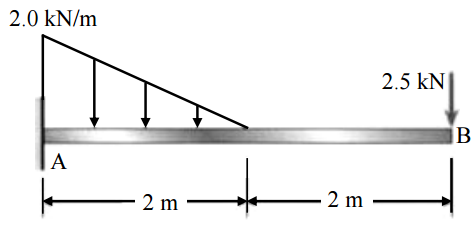

【已刪除】四、懸臂樑 AB 承受一三角形分布負載，以及一集中負載如下圖所示，假設該樑撓曲剛 度為 EI，請繪製其剪力圖與彎矩圖。（25 分）
