104年 - 104 原住民族特種考試_四等_土木工程：工程力學概要#41081

科目：工程力學概要 | 年份：104年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

【已刪除】一、如圖 1 所示，三度空間中以 O 為原點，A、B 二點的空間座標如圖中所示，當施力 F = 50 N 於繩子 OA，試計算施力 F 向量在繩子 OB 上的垂直與平行分量。（25 分）
【已刪除】二、試計算圖 2 所示桁架之反力，及桿件 AB、AD、DE 之受力。（25 分）
【已刪除】三、一階梯狀銅材質圓柱承受軸向外力，如圖 3 所示，圓柱各段直徑分別為 DAB = 75 mm、 DBC = 50 mm、DCD = 25 mm，彈性係數 E = 126 GPa，若以 D 點為基準點，試計算 A 點的變形量？（25 分）

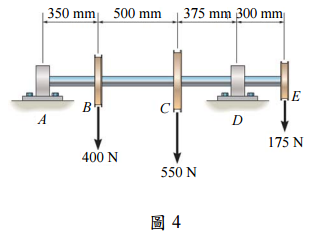

【已刪除】四、一圓柱形橫軸上，裝置三個滑輪，每個滑輪各自承受不同外力，如圖 4 所示，試繪 製此橫軸之剪力圖和彎矩圖。（25 分）
