105年 - 105 台灣電力公司_新進僱用人員甄試：基本電學#53708

科目：台電◆基本電學 | 年份：105年 | 選擇題數：0 | 申論題數：33

試卷資訊

所屬科目：台電◆基本電學

選擇題 (0)

申論題 (33)

1.有一部額定 1000kW的風力發電機、一部額定 500kW的水力發電機及一套額定 100kW的太陽 能發電設備，現風力發電機平均每日以額定容量發電 8 小時，水力發電機平均每日以額定容 量發電 20 小時，而太陽能發電設備平均每日以額定容量發電 4 小時。假設三種發電模式每 1 度電的經濟效益皆為 5 元，則平均每日的總經濟效益為______元。
2.有一金屬導線長 5 公分，接於電動勢為 180 伏特(V) 之電池兩極後，通過之電流為 36 安培(A) ， 若所接之電池不變，而欲使通過導線之電流為4安培(A)，則應將導線拉長為______公分。(註： 導線為同一金屬、體積不變且均勻拉長)
3.自感量分別為 2 亨利(H)及 5 亨利(H)之線圈，兩線圈之互感值為 0.5 亨利(H)，若將其串聯且 使其互感為負，並通上 3 安培(A)的電流，則此時線圈儲存之總能量為______焦耳(J)。
4.有一 RLC 串聯共振電路，若其中電源電壓有效值為 60 伏特(V)，頻率為 30kHz，電阻為 20 歐 姆(Ω)，電容阻抗為 50 歐姆(Ω)，則共振時之頻帶寬為______kHz。
5.有一三相 Δ 型連接平衡負載，接於三相平衡電源，已知每相負載阻抗為 11∠60° 歐姆(Ω)，電 源線電壓有效值為 220 伏特(V)，則此負載消耗的總有效功率為______瓦特(W)。
【已刪除】6.如右【圖 1】所示，Vab為______伏特(V)。
【已刪除】7.如下【圖 2】所示，Ｉ為______安培(A)。
【已刪除】8.如下【圖 3】所示，Va為______伏特(V)。
【已刪除】9.開關 S1 及 S2 同時閉合前，兩電容各有之電壓如下【圖 4】所示， 若兩開關同時閉合後，則 Vab為______伏特(V)。
【已刪除】10.如下【圖5】所示，該電容組合之等效電容為______微法拉(μＦ)。
【已刪除】11.如下【圖 6】所示之實驗電路，保險絲耐電流能力為 2安培(A) ，假設安培計內阻遠小於 R1及 R2，當開關接通很久後方可觀察，則安培計指示為______安培(A)。
【已刪除】12.如下【圖 7】所示之直流電路，當開關 S置於 a點且穩態時，流經 2Ω電阻之電流大小為______ 安培(A)。
【已刪除】13.如下【圖 8】所示，其總阻抗 Z 之絕對值(|Z|)為______歐姆(Ω)。
【已刪除】14.如下【圖 9】所示，電阻 R為 4歐姆(Ω)，若 ab兩端接入交流電壓為 40√2sin(1000t)伏特(V)， 已知電路電流 I 的有效值為 8 安培(A)，則電感 L 為______毫亨利(mH)。
【已刪除】15.如下【圖 10】所示之 R-L-C 串聯電路，電阻 R 兩端電壓為 VR，電感 L 兩端電壓為 VL，電容 C 兩端電壓為 VC，若|VS|=100 伏特(V)，|VＲ|=60 伏特(V)，|VＬ|=10 伏特(V)，則|VＣ|為______伏 特(V)。
【已刪除】16.如下【圖11】所示，若此電路發生諧振，則XC為______歐姆(Ω)。
【已刪除】17.如下【圖 12】所示，則電流 I 為______安培(A)。

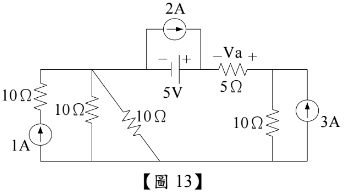

【已刪除】18.如下【圖13】所示，則Va為______伏特(V)。
【已刪除】19.如下【圖 14】所示，若欲使 Vab=30V，則電阻 R 為______歐姆(Ω)。
【已刪除】20.如下【圖 15】所示，則 IAB為______安培(A)。
【已刪除】(1)（3 分）
【已刪除】 (2)（3 分）
【已刪除】(3)（4 分）
(1)功率因數 PF 為多少？（2 分）
(2)視在功率 S 為多少伏安(VA)？（2 分）
(3)無效功率 Q 為多少乏(VAR)？（3 分）
(4)有效功率 P 為多少瓦特(W)？（3 分）
(1)電流 ic為多少毫安培(mA)？（5 分）
(2)充電時間常數τ為多少秒？（5 分）
(1)求 AB 端看入之戴維寧等效電壓 Eth 為多少 伏特(V)？（2 分）
(2)求 AB 端看入之戴維寧等效電阻 Rth 為多少 歐姆(Ω)？（2 分）
(3)若放入一電阻 R連接 AB端，且電阻 R可獲 得最大功率，求此時電阻 R 為多少歐姆 (Ω)？（3 分）
(4)承(3)，此電阻 R 最大功率為多少瓦特(W)？ （3 分）
