所屬科目：台電◆基本電學
1. 一導線長 3 公尺(m)，截面積為 1.5 平方公釐(mm2)，電阻係數為 歐姆 ∙ 公尺(Ω． m)， 當兩端加上 8 伏特(V)的電壓時，流過導線的電流為_______安培(A)。
2. 試將 n 個相同之電阻串聯，兩端加上固定電壓 V 得串聯總功率ܲP1；另將 n 個相同之電阻並 聯，兩端加上固定電壓 V 得並聯總功率ܲP2，則 =_______。
3. 如【圖 1】所示，ܴ可獲得最大功率為_______瓦特(W)。
4. 如【圖 2】所示為電場強度 E 與距離 d 的關係圖，則電位差ܸ=_______伏特(V)。
5. 真空中有 4 條相互平行長直導線如【圖 3】所示，d 為 2 公尺(m)，若導線上均通以同向電流1 安培(A)，則每一導線單位長度所受磁力之合力大小為_______牛頓(N)。( )
7. 負載 A、B 並接於 2.3 仟伏特(kV)之電力線上，其中負載 A 的平均功率ܲ= 100 仟瓦(kW)， 功率因數為 0.8 落後；負載 B 的視在功率S = 100 仟伏安(kVA)，功率因數為 0.6 超前。若此 電力線上的平均功率為 P 仟瓦(kW)，虛功率為 Q 仟乏(kVAR)，則P+Q=_______。
8. 將電壓伏特(V)加於一 RLC 串聯電路，若電容 C=100 微法拉(μF)， 則於諧振時，電感 L 值應為_______毫亨利(mH)。
9. 如【圖 4】所示，S 接通後至充電穩態時，再將 S 切斷，則切斷瞬間݅=_______安培(A)。

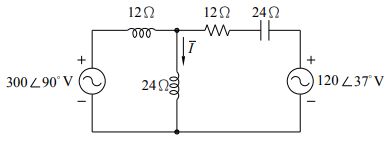

10. 如【圖 5】所示，試求 =_______安培(A)。
13. 如【圖 6】所示，A 為理想的電流表，則該表指示值應為_______安培(A)。

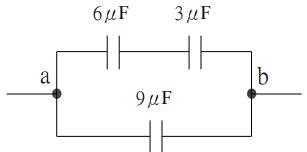

14. 如【圖 7】所示，等效電容 Cab為_______微法拉(μF)。
15. 如【圖 8】所示，兩線圈儲存能量共為_______焦耳(J)。
16. 如【圖 9】所示，開關 S 閉合前，電容器兩端電壓為 0，求開關 S 閉合之瞬間電流 i 為 _______安培(A)。
18. 在一個 5 微法拉(μF)電容器的兩端加上一個伏特(V)的電壓，則其容抗大小 XC 為_______歐姆(Ω)。
20. 某串聯 RLC 諧振電路，其諧振頻率݂=2000赫茲(Hz)，R = 10 歐姆(Ω)，XL = 200 歐姆(Ω)， 則其頻寬為_______赫茲(Hz)。
(2) 線電流。（3 分)
