所屬科目：台電◆基本電學
1.如【圖 1】所示之電路，r 皆為 10 歐姆(Ω)，則 a、b 兩端的等效電阻為____歐姆(Ω)。

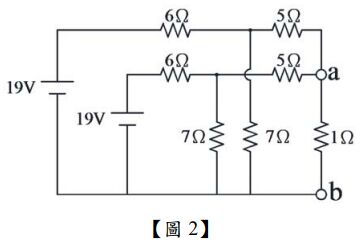

2.如【圖 2】所示之電路，則 a、b 兩端的電壓為____伏特(V)。

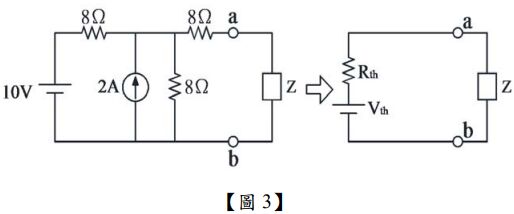

6.如【圖 3】所示，其戴維寧等效電路 Rth為____歐姆(Ω)。
7.如【圖 4】所示之電路，電流 I 為____安培(A)。

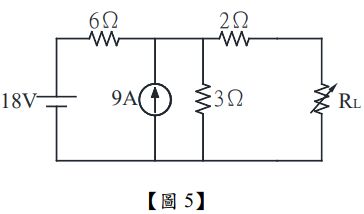

9.如【圖 5】所示之電路，RL可自電源側獲取最大功率為____瓦特(W)。

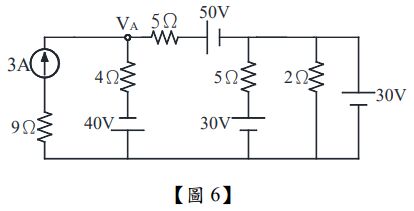

10.如【圖 6】所示之電路，VA點的電壓為____伏特(V)。

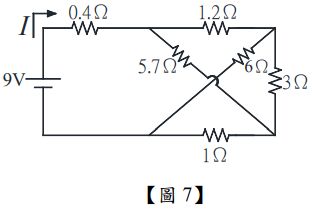

13.如【圖 7】所示之電路，電流 I 為____安培(A)。

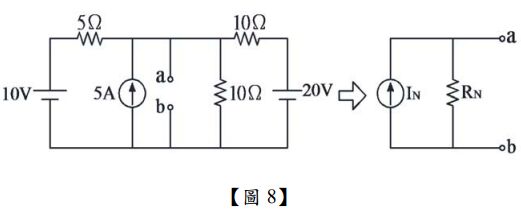

14.如【圖 8】所示之電路，諾頓等效電路之 IN為____安培(A)。

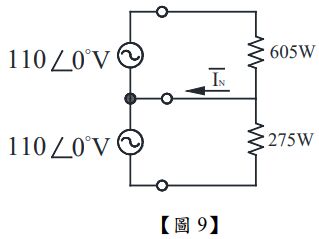

15.如【圖 9】所示，若兩電阻負載之功率分別為 605 瓦特(W)及 275 瓦特(W)，則電流 為____安培(A)。

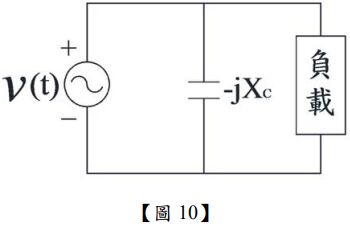

16.如【圖 10】所示交流電路，電源電壓 v(t) = sin (377 t) V，負載為電感性負載，其視在功率 為 5 kVA、實功率(平均功率)為 4 kW；若電源的功率因素為 1.0，則電容抗 Xc為____歐姆(Ω)。
19.在磁通密度為 20韋伯/平方公尺(wb/m2 )之均勻磁場中，有一長度為 10公尺(m)之導體，其與磁場夾角呈 90°垂直，將其以 2 公尺/秒(m/s)速度平行於磁場方向移動，則其感應電動勢為 ____伏特(V)。
