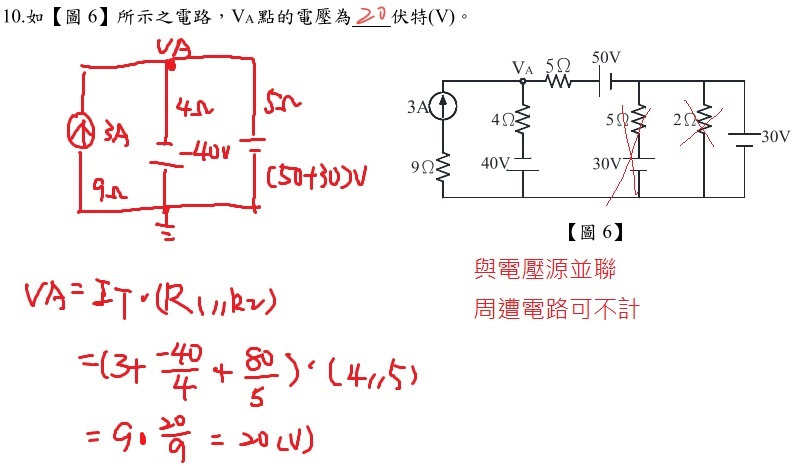

10.如【圖 6】所示之電路，V_A點的電壓為____伏特(V)。

詳解提供者：combcreepy

詳解提供者：菜政豐

自己參考用

用戴維寧電路看右邊電路(或是直接判斷)

只有電壓源沒有電阻，電流會無視有電阻的線路，因此被短路掉

因此剩下的5歐姆電阻為Rth,剩下的同極性30v和50v相加為80v

接著就可以密爾門迅速求解，注意電流方向都是視為流進

用流進時的方向判斷電壓源電流源為正數還是負數

IT=[3 + (-40/4) + (30+50)/5 ]=9

和該點有關係的電阻只有4和5

4//5=20/9

9X20/9=20V
