所屬科目：一二三等大管輪◆電機電子與自動控制
2. 同步發電機在固定轉速N與激磁電流之下，電樞電流的變化對端電壓之影響 ，所繪出的曲線稱？ (A)複合特性曲線 (B)伏安特性曲線 (C)無載特性曲線 (D)外部特性曲線

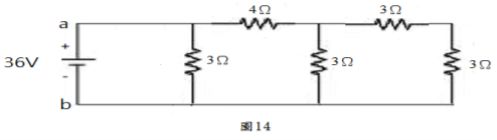

4. 如圖14試求。 (A) =2歐姆(B)=3歐姆(C)=4歐姆(D)=5歐姆

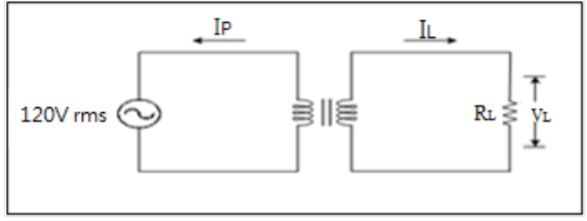

5. 在下圖中，N=13.2：1及歐姆。求約為。 (A)0.5A (B)0.6A (C)0.7A (D)0.8A
7. 一部三相、4極、60Hz、220伏、△ 接線、2HP的繞線式感應電動機，其轉子為Y接 ，轉子每相之線圈數與定子每相的線圈數之比為1：4。滿載轉速為1740rpm，轉子的 電阻為0.193歐姆，轉子堵轉時之電抗為0.71歐姆，若忽略定子電阻及漏電抗的壓降 ，試求：滿載時轉子的輸出轉矩? (A)8.18(牛頓-米) (B)7.55(牛頓-米) (C)9(牛頓-米) (D)7.89(牛頓-米)
8. 試以電壓分配定則求圖34之R3壓降。 (A)1V (B)2V (C)3V (D)4V
9. 如圖36試求。 (A)0歐姆 (B)1歐姆 (C)2歐姆 (D)3歐姆
12. 對於有效值為110V、60Hz的交流電路，假設電容元件為2m法拉，則其等效阻抗為： (A)1/110✕60✕2(B)1/110✕60✕2 (C)1/110✕60✕2 (D)1/110✕60✕2
22. 若三相交流發電機之實功率為300KW，電壓為440伏特，使用之線電流為800安培時 ，其負載之功率因數PF為： (A)(300✕1000)/(3✕440✕800) (B) (C) (D)(300✕1000)/(440✕800)
23. 右圖之電路，V=50伏特，R1=20Ω,R2=30Ω,R3=10Ω,R4=10Ω,其戴維寧等效電阻為多少Ω ： (A)25 (B)30 (C)60 (D)70
24. 三相△接法的電路，若相電壓為440V，相電流為100A，則線電流為： (A)100A (B) (C) (D)
35. 如下圖所示，全部電阻值皆為RΩ，電壓源為V伏特，求從電壓源所流出的電流大小為何？ (A)2V/R安培 (B)3V/(2R)安培 (C)V/R安培 (D)2V/(3R)安培
42. 如圖示電晶體，為信號放大元件，在數位電路中為邏輯閘重要元件，是何名稱 ? (A)npn 電晶體 (B)pnp 電晶體 (C)場效電晶體 (FET)。 (D)矽控電晶體

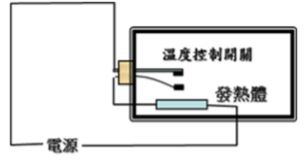

43. 如圖示，利用金屬冷縮熱張脹原理產生彎曲變形，是屬何種溫度感知元件 (A)雙金屬片。 (B)熱阻球。 (C)熱敏阻體 (D)液體

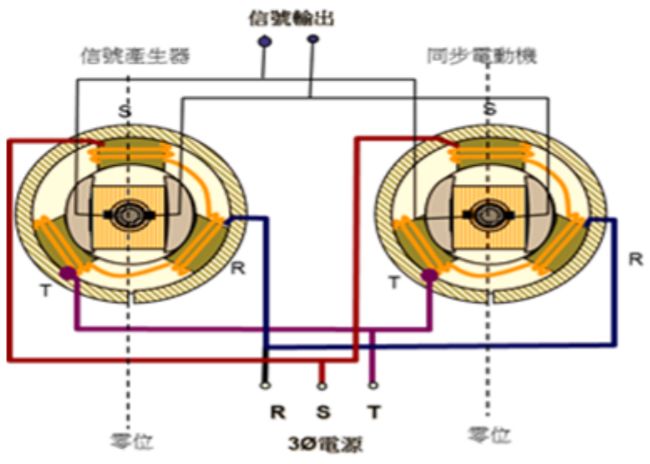

45. 信號產生器在駕駛台，同步信號器在機艙控制室，用於傳送速度變化之命令，是屬何 種電子裝置。如圖示。 (A)操舵裝置。 (B)自動電話。 (C)車鐘。 (D)調速器
