108年 - 108-1 技術士技能檢定學科測試試題-甲級：11600 電力電子#81932

1. 下列哪一元件是電壓型觸發者？(A)GTO(B)IGBT(C)BJT(D)SCR。

2. 資料排序(Sort)的方法有很多種，其中只需少量儲存位置且速度甚快為(A)錐形法(Heap Sort)(B)選擇法(Selection)(C)快速法(Quick Sort)(D)氣泡法(Bubble Sort)。

3. 對於職業災害之受領補償規定，下列敘述何者正確？(A)須視雇主確有過失責任，勞工方具有受領補償權(B)勞工得將受領補償權讓與、抵銷、扣押或擔保(C)勞工若離職將喪失受領補償(D)受領補償權，自得受領之日起，因 2 年間不行使而消滅。

4. 依 107.6.13 新修公布之公職人員利益衝突迴避法(以下簡稱本法)規定，公職人員甲與其關係人下列何種行為不違反本法？(A)關係人丁經政府採購法公告程序取得甲服務機關之年度採購標案(B)甲要求受其監督之機關聘用兒子乙(C)甲承辦案件時，明知有利益衝突之情事，但因自認為人公正，故不自行迴避(D)配偶乙以請託關說之方式，請求甲之服務機關通過其名下農地變更使用申請案。

5. 示波器之 Trig. Level 鈕是用來調整其(A)微調頻率(B)觸發準位(C)微調水平掃描(D)微調振幅。

6. 下列哪一種邏輯閘的組合可以實現一個半加器？(A)兩個 AND 閘(B)一個 OR 和一個 AND(C)一個 AN D 和一個 NOT(D)一個 XOR 和一個 AND。

7. 企業內部之營業秘密，可以概分為「商業性營業秘密」及「技術性營業秘密」二大類型，請問下列何者屬於「技術性營業秘密」？(A)人事管理(B)產品配方(C)經銷據點(D)客戶名單。

8. RLC 串聯電路所加電源之頻率低於諧振頻率時，則電路呈下列何種特性？(A)負阻抗性(B)電阻性(C)電容性(D)電感性。

9. 下列何者行為非屬個人資料保護法所稱之國際傳輸？(A)將個人資料傳送給法國的人事部門(B)將個人資料傳送給美國的分公司(C)將個人資料傳送給日本的委託公司(D)將個人資料傳送給經濟部。

10. 下列何者不是蚊蟲會傳染的疾病(A)日本腦炎(B)痢疾(C)登革熱(D)瘧疾。

11. 以下何者非伺服型馬達應具有之特性？(A)可靠性高(B)重量輕(C)高慣性(D)體積小。

12. 解決台灣水荒(缺水)問題的無效對策是(A)積極推動全民體育運動(B)興建水庫、蓄洪(豐)濟枯(C)全面節約用水(D)水資源重複利用，海水淡化…等。

13. 某放大器之電壓增益為 100 時，若以 dB 值計算，應為多少？(A)-20dB(B)20dB(C)-40dB(D)40dB。

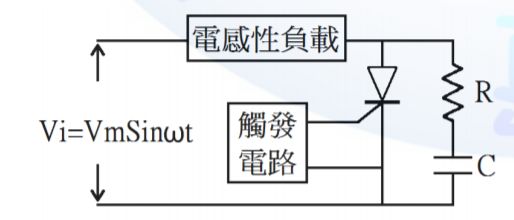

14. 下圖所示電路中，RC 電路為避免 SCR 發生(A)過大電流變化率(B)過大電壓變化率(C)過電流(D)過電壓。

15. 都市中常產生的「熱島效應」會造成何種影響？(A)增加降雨(B)空氣污染物易擴散(C)空氣污染物不易擴散(D)溫度降低。

16. 不當抬舉導致肌肉骨骼傷害，或工作臺/椅高度不適導致肌肉疲勞之現象，可稱之為下列何者？(A) 不當動作(B)感電事件(C)被撞事件(D)不安全環境。

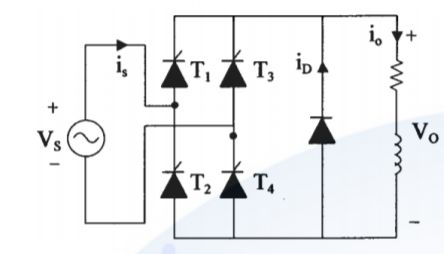

17. 下圖所示電路中，i _O電流為連續，若正負半波對稱觸發且(T₁、T₄ )及(T₂、T₃ )成對導通，則 i D 波形為何？(A) (B) (C) (D) 。

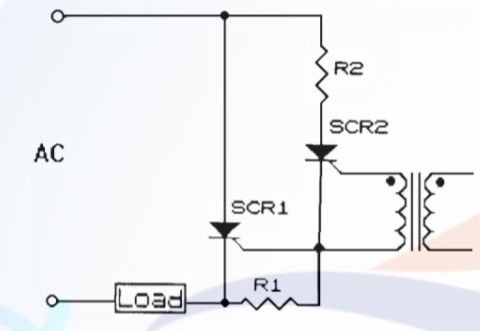

18. 下圖所示之電路，其中 R2 之功能為何？(A)保護 SCR2 之閘極(B)保護 SCR1 之閘極(C)限制負載電流 (D)吸收湧浪電壓。

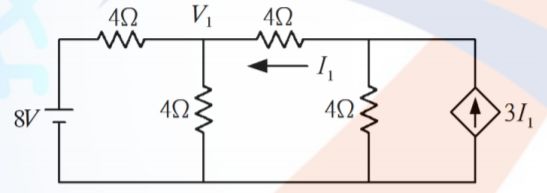

19. 下圖之電路中之 V₁為多少伏特？(A)8(B)1(C)2(D)4。

20. 變壓器耦合型 A 類放大器，使用一個 30:1 的變壓器推動 4Ω 負載，則變壓器輸入端的等效交流電阻為多少？(A)2kΩ(B)1kΩ(C)3.6kΩ(D)5.6kΩ。

21. 「聖嬰現象」是指哪一區域的溫度異常升高？(A)西太平洋表層海水(B)東太平洋表層海水(C)東印度洋表層海水(D)西印度洋表層海水。

22. 有關延長線及電線的使用，下列敘述何者錯誤？(A)應避開火源，以免外覆塑膠熔解，致使用時造成短路(B)使用老舊之延長線，容易造成短路、漏電或觸電等危險情形，應立即更換(C)拔下延長線插頭時，應手握插頭取下(D)使用中之延長線如有異味產生，屬正常現象不須理會。

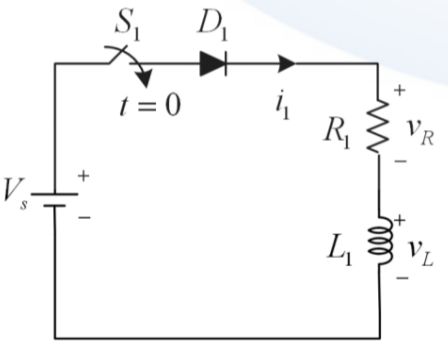

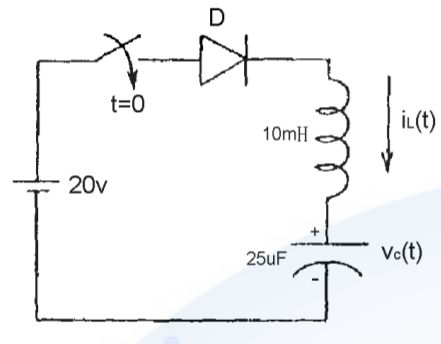

23. 如下圖所示，二極體為理想特性，若開關在時間 t＝0 時導通，且電感的電流初值為零，則的響應為何？(A) (B) (C) (D) 。

24. 若 υ (t )＝60+60cosωt+80sinωt 伏特，則其有效值為多少伏特？(A)60V(B)107.8V(C)92.7V(D)80V。

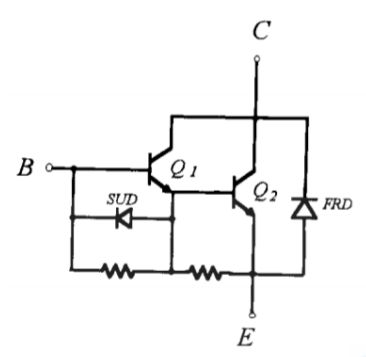

25. 下圖所示電路中，達靈頓功率電晶體(Darlington's Power Transistor)之二極體 SUD 功能為(A)+I_{B 2} 之旁路(B)漏電流之旁路(C)-I_{B 2}之迴路(D)提升功率電晶體之耐壓。

26. 常用之交流電動機 VVVF 變頻器，其 V/F 保持定值之主要目的為(A)定馬力之控制(B)保持氣隙磁通於定值(C)以利超速運轉(Super Driving)(D)過載保護。

27. 在 SCR 控制電路中，若觸發角 α 愈大，表示負載消耗功率(A)愈大(B)愈小(C)不一定(D)不變。

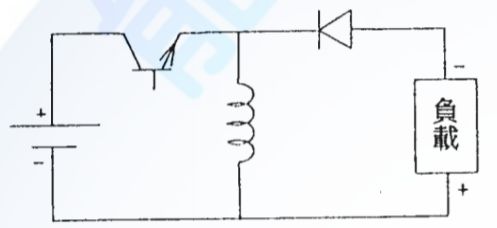

28. 下圖所示電路為(A)昇壓-降壓截波器(B)昇壓截波器(C)降壓截波器(D)變頻器。

29. 下列有關直流電抗器(DCL)之敘述何者錯誤？(A)中大額定馬力以上常使用(B)串聯於整流器與 DC Bu s 之間(C)可省去啟動充電限流裝置(D)可減少啟動湧入電流(Surge Current)以保護主電路整流器。

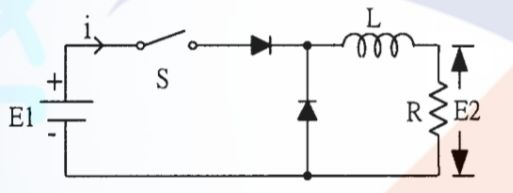

30. 下圖所示之直流截波器(DC Chopper)，當 E1＝100V、E2＝75V，交換(switching)週期為 10ms 時，則 S 開啟(ON)時間應為多少？(A)3.5ms(B)2.5ms(C)7.5ms(D)5.5ms。

31. 依據台灣電力公司三段式時間電價(尖峰、半尖峰及離峰時段)的規定，請問哪個時段電價最便宜？ (A)尖峰時段(B)夏月半尖峰時段(C)離峰時段(D)非夏月半尖峰時段。

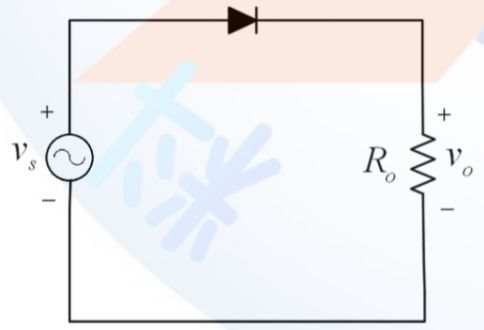

32. 如下圖所示，二極體為理想特性；若V_s ＝100sin377tV，則輸出電壓的平均值為何？(A)63.6V(B)10 0V(C)70.7V(D)31.8V。

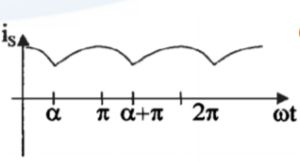

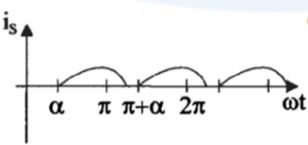

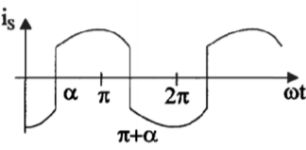

33. 下圖所示電路中，電流為連續 i O，若正負半波對稱觸發且(T₁、T₄ )及(T₂、T₃ )成對導通則 i _S波形為何？ (A) (B) (C) (D) 。

34. 用於電源供應器之電解電容器，其特性要求，下列何者有誤？(A)對通風不良之工作環境，選用 105 ℃額定者較佳(B)額定之工作頻率要高、內阻低、損失小(C)設有防爆孔、漏電要小(D)容量大、體積小、額定之漣波電流要大。

35. 下圖所示電路中，開關接通瞬間電流上昇率為(A)50(B)1000(C)100(D)2000 A/s。

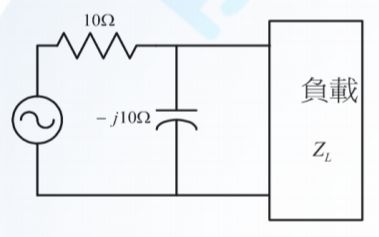

36. 下圖所示電路，欲使負載能吸收最大功率其負載阻抗 Z_L 為多少 Ω？(A)5+j5(B)5-j5(C)2.5-j2.5(D)2.5+j 2.5。

37. 下列何者，非屬法定之勞工？(A)受薪之工讀生(B)部分工時之工作者(C)委任之經理人(D)被派遣之工作者。

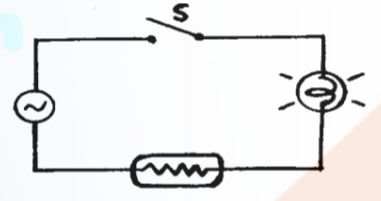

38. 下圖電路中，熱敏電阻之作用為何？(A)不被光線照射時，點亮燈泡(B)被光線照射時，點亮燈泡(C)作溫度補償(D)防止突波電流。

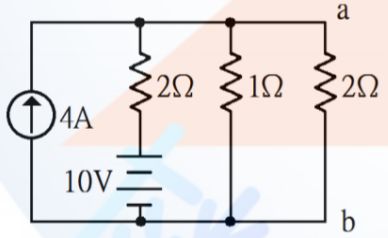

39. 下圖所示之電路，Ｖab 應為多少伏特？(A)8V(B)5V(C)5.5V(D)4.5V。

40. 3V 齊納(Zener)二極體，若加上順向偏壓時，以三用電表量測，其表上讀數約為(A)0.3V(B)3V(C)6V(D) 0.6V。

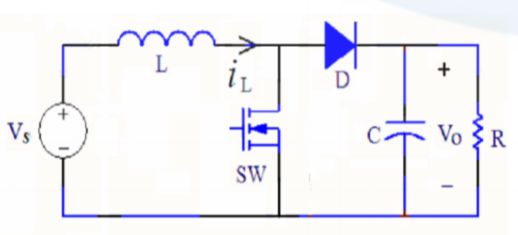

41. 一直流升壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，V_S＝10V，V_O＝20V，R＝4Ω，則平均電感電流為多少 A？(A)5(B)1.25(C)10(D)20。

42. 下列何者非屬於人員接觸之電氣性危害的原因？(A)接觸到常態下帶電體(B)接觸到 24 伏特電壓(C)接觸到絕緣破壞之導電體(D)接近在高電壓電線範圍內。

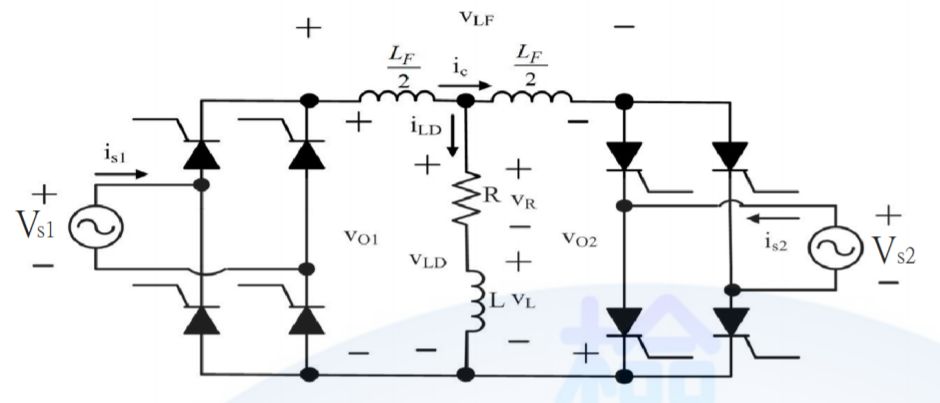

43. 如下圖所示之單相全波全控雙整流器電路，若輸入電壓為 V_S1(t)＝ V_S2 (t)＝Vs(t) ＝400sin(377t)V、閘流體均為理想、R＝10Ω、LF＝50mH、編號 1 整流器觸發角 α1＝60°、編號 2 整流器觸發角 α2 ＝120°，求一號整流器的輸出平均電壓 V _O1(avg) 為多少？(A)117V(B)97V(C)127V(D)107V。

44. 下列敘述何者錯誤？(A)SRAM 存取速度較 DRAM 快(B)RAM 為揮發性元件(C)ROM 為非揮發性元件 (D)SRAM 存取速度較 DRAM 慢。

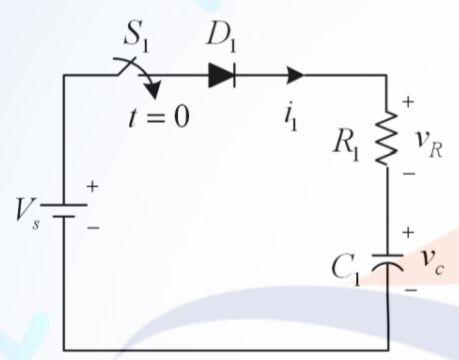

45. 如下圖所示，二極體為理想特性；若開關 S₁在時間 t＝0 時導通，且電容 C₁端電壓的初值為零，則電容端電壓的時間響應為何？(A) (B) (C) (D) 。

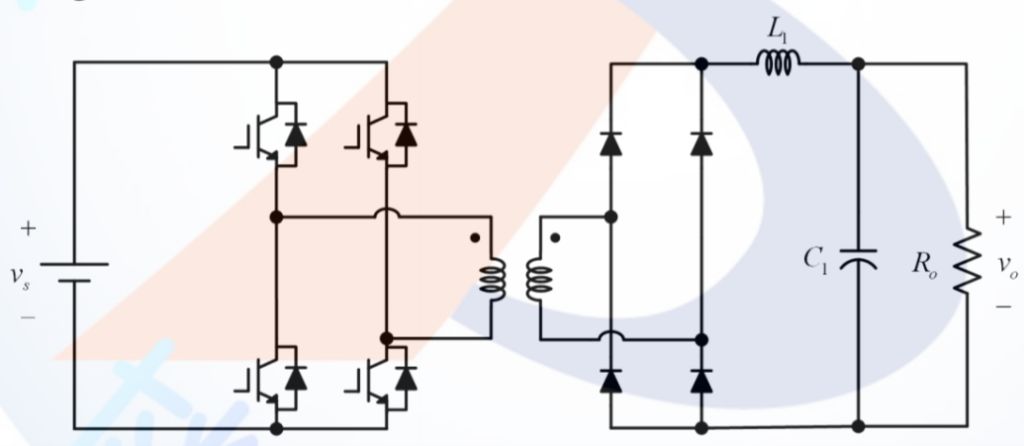

46. 如下圖所示，此功率轉換器為(A)push-pull converter(B)full-bridge converter(C)flyback converter(D)hal f-bridge converter。

47. 下列何種現象不是直接造成台灣缺水的原因？(A)降雨季節分佈不平均，有時候連續好幾個月不下雨，有時又會下起豪大雨(B)台灣地區夏天過熱，致蒸發量過大(C)因為民生與工商業用水需求量都愈來愈大，所以缺水季節很容易無水可用(D)地形山高坡陡，所以雨一下很快就會流入大海。

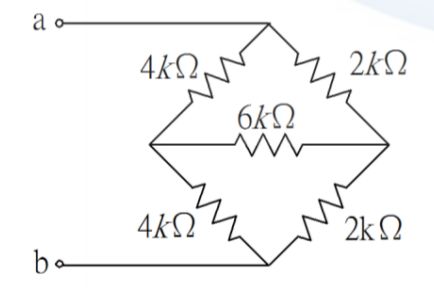

48. 下圖所示電路中，a、b 兩端之等效電阻 R_{a b} 為多少 kΩ？(A)1.33(B)7(C)2.66(D)4.5。

49. 以積體電路(IC)製作差動放大器電路，其射極電阻常以下列何者取代？(A)定電流源(B)電容(C)電感(D) 定電壓源。

50. 測試電源供應器之湧入電流(Inrush Current)方法，其起始點必須在何種情況之下？(A)冷機且輸入濾波電容電壓為零(B)額定電壓(C)任何負載情況均可(D)半載。

51. 下列關於政府採購人員之敘述，何者為正確？(A)利用職務關係向廠商借貸(B)非主動向廠商求取，偶發地收取廠商致贈價值在新臺幣 500 元以下之廣告物、促銷品、紀念品(C)要求廠商提供與採購無關之額外服務(D)利用職務關係媒介親友至廠商處所任職。

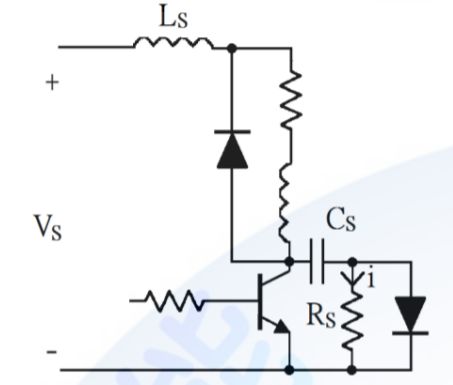

52. 下圖所示之截波器電路中，輸入電壓 Vs＝200V，切換頻率 f _S＝10kHz，若電晶體延遲時間 t_d＝0，上升時間 t_r＝3μs，下降時間為 t _f＝1.2μs，且負載流 i＝100A，則 L_S 之值應為多少？(A)6μH(B)70 μH(C)0μH(D)80μH。

53. 下圖所示之電路，其中兩個 SCR 之功能為何？(A)觸發延遲電路(B)SCR2 對 SCR1 之強制換流電路(C) 並聯電路(D)SCR1 為主控開關，SCR2 為輔助觸發開關。

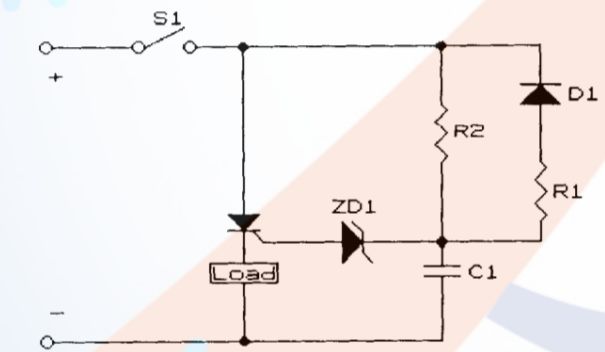

54. 下圖所示之電路，當其中的開關 S1 閉合(ON)之後，SCR 將如何？(A)瞬間導通(B)間歇導通(C)延遲導通(D)截止導通。

55. 下圖所示之符號，為何種元件之圖示符號？(A)GTO(B)TRIAC(C)POWER MOSFET(D)IGBT。

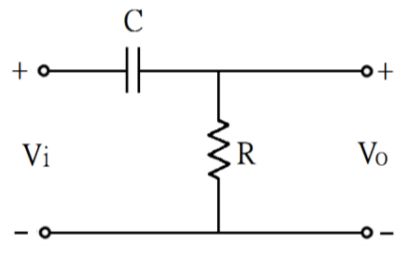

56. 下圖所示之高通濾波器電路，當輸入正弦波之頻率恰等於此電路之-3dB 頻率時，則輸出波形之相位比輸入波形為(A)落後 45°(B)領先 45°(C)領先 90°(D)落後 90°。

57. R-L-C 串聯電路中，R＝5Ω、L＝5mH、C＝100μF；在接上交流弦波電源時，其電流較電壓滯後 4 5°則電源角頻率為(A)1000(B)2000π(C)4000π(D)2000 rad/s。

58. 逛夜市時常有攤位在販賣滅蟑藥，下列何者正確？(A)滅蟑藥之包裝上不用標示有效期限(B)滅蟑藥是環境衛生用藥，中央主管機關是環境保護署(C)滅蟑藥是藥，中央主管機關為衛生福利部(D)只要批貨，人人皆可販賣滅蟑藥，不須領得許可執照。

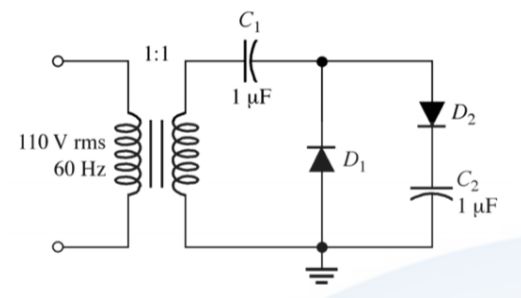

59. 試求下圖中 C₂ 電容的電壓為(A)110V(B)155V(C)220V(D)310V。

60. 某一信號產生器之無載輸出最大值為 20Vpp，當加上一 50Ω 之純電阻性負載時，負載兩端之波形變為 10Vpp，則此信號產生器之輸出阻抗為何？(A)150Ω(B)100Ω(C)25Ω(D)50Ω。

複選題
複選題：

61. 下列哪些選項符合蕭特基二極體(Schottky diode)的結構與特性？(A)逆向崩潰電壓可高達 1kV 以上 (B)導通電流為多數載子電流(C)為金屬-半導體接面結構(D)順向導通電壓較同級之 PN 接面二極體低。

複選題
62. 下列何者符合單線圖製圖的描述？(A)以單線來表示各元件相互間的連接關係(B)圖面表示簡單(C)元件間之接線方式明確(D)各元件相關位置明確。

複選題
63. 微處理機中的信號捕捉單元(capture unit)的描述，下列何者正確？(A)可用於量測接腳輸入訊號的上升時間(B)可用於量測接腳輸入訊號脈波的週期(C)可於輸入接腳電壓狀態改變時，同步記錄所對應的計時器計數值(D)可用於量測接腳輸入訊號脈波的責任週期。

複選題
64. 有關加負回授之放大器，下列敘述何者正確？(A)可以改變輸入阻抗及輸出阻抗(B)可提高電路穩定度 (C)能增加放大器的電壓增益(D)能提高放大器的頻寬。

複選題
65. 功率轉換器之性能要求，下列哪些選項正確？(A)高諧波輸出(B)散熱能力佳(C)高效率(D)高能量密度。

複選題

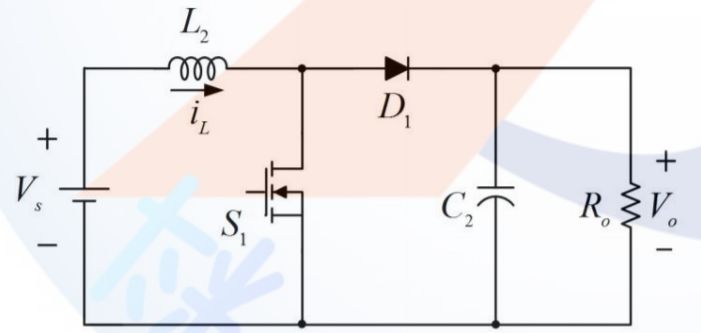

66. 下圖為昇壓型轉換器，若 f_s 為 S ₁ 的切換頻率，d₁ 為 S ₁ 導通的責任週期，Δi_L 為電感電流峰對峰值，在電感電流連續操作之最小電感 L_{m i n} 及電感 L₂合理的設計值為(A) (B) (C) (D) 。

複選題

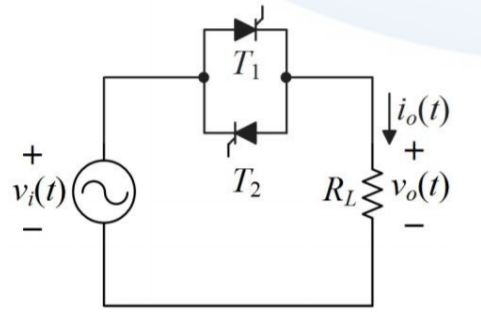

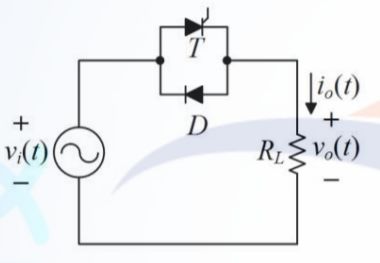

67. 下圖所示之導通-截止(on-off)控制之交流電壓控制器，電源 V_i(t)＝ 120sin (2π60t)V，R_L＝10Ω。閘流體開關控制導通 25 個週期，截止 75 個週期，重複循環，下列哪些選項正確？(A)各閘流體電流有效值約為 4.24A(B)電源側功率因數約為 0.866(C)負載端電壓有效值為 60V(D)負載端電壓平均值為 0 V。

複選題

68. 理想變壓器的極性標示如下圖之黑點，則下列敘述何者正確？(A)V₁ /V₂＝-N₁ /N₂(B)V₁ /V₂＝N₁ /N₂(C)I ₁ /I₂＝N₂ /N₁(D)I ₁ /I ₂＝-N₂ /N₁。

複選題
69. 有關 IEEE 754 單精準度浮點數(single-precision floating-point)表示法的敘述，下列何者正確？(A)分數(fraction)資料長度為 23 位元(B)指數偏移值(exponent bias)為 128(C)數值資料長度為 32 位元(D)指數(exponent)資料長度為 8 位元。

複選題
70. 有關諧振式直流-直流轉換器之描述，何者正確？(A)並聯諧振式轉換器在無載條件下，仍可維持輸出電壓與切換頻率之關係(B)並聯諧振式轉換器在輕載條件下之效率較低(C)串聯諧振式轉換器在無載條件下，無法調節輸出電壓(D)串聯諧振式轉換器在無載條件下，品質因數為無限大。

複選題
71. 有關金氧半場效應電晶體(MOSFET)，下列敘述何者正確？(A)閘極與通道間一般是隔一層二氧化矽 (B)增強型 P 通道與空乏型 N 通道特性完全相同(C)與增強型比較空乏型在製造上多了離子佈層手續(D) 閘極與源極間的直流電阻接近無窮大。

複選題
72. 一個 0.5H 電感器上的電壓為 v (t)＝6tV，且已知電感電流初值 i (0)＝2A，試求 t＝2 秒時，儲存於電感器中的能量 E(t) 及電感電流 i(t)為(A)E(t) ＝171 J(B)i(t) ＝ 26 A(C)i(t) ＝ 24 A(D)E(t) ＝169 J。

複選題

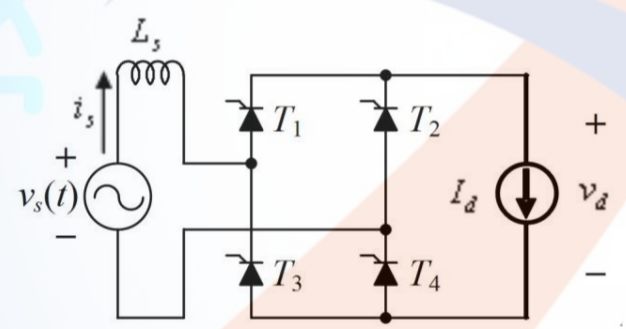

73. 下圖為單相全控全橋整流電路，交流電源 V_s (t)＝110 sin(377t)V，頻率為 60 Hz，含有交流側電感 L_S＝1.5 mH，若負載為 I _d＝20A，激發延遲角為 30°，下列哪些選項正確？(A)直流側輸出電壓之平均值 V_d 約為 79V(B)換向角度 u 約為 14°(C)電源端之電流平均值為 10A(D)含有交流側電感會提高直流側輸出電壓。
