114年 - 11600 電力電子 甲級 工作項目 05：電子學 1-50（2025/12/08 更新）#134452

科目：技檢◆電力電子-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-甲級

選擇題 (50)

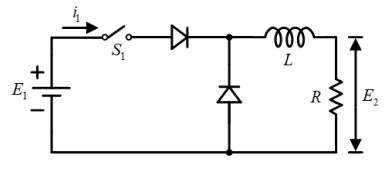

1. 下圖所示之直流截波器(DC chopper)，當 E1＝100V、E2＝75V，交換(switching)週期為 10ms 時，則 S1的導通(ON)時間應為多少？

 (A)7.5ms(B)5.5ms (C)3.5ms (D)2.5ms 。
2. 放大器電路中，若有太多的接地點，則可能產生振盪，其原因為何？(A)電壓回授 (B)電流回授 (C)接地回路 (D)電源的阻抗 。

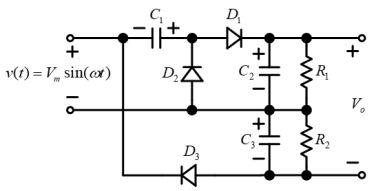

3. 下圖所示之電路，輸出電壓Vo應等於
(A)1Vm (B) 2Vm(C) 3Vm(D)4Vm。
4. 某電晶體之最高接面溫度 Tj＝ 150℃，若熱阻 Rjc＝0.4°C/W; Rcs= 0.1℃/W; RSA＝0.5℃/W，而周圍溫度 TA＝25℃，則此電晶體之最大功率散逸為多少？ (A)100W (B)110W (C)125W (D)135W 。
5. 變壓器耦合型 A 類放大器，使用一個 30:1 的變壓器推動 4Ω負載，則變壓器輸入端的等效交流電阻為多少？ (A)1kΩ (B)2kΩ (C)3.6kΩ (D)5.6kΩ 。

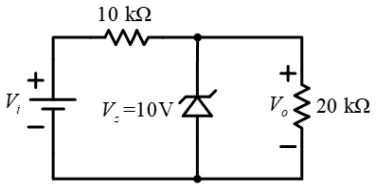

6. 下圖所示電路，當 Vi＝18V 時， VO為多少？
(A)6V (B)8V (C)10V (D)12V 。

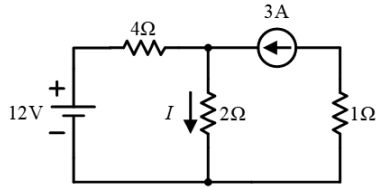

7. 下圖所示之電路，電流I為多少？
(A)3A (B)4A (C)5A (D)6A 。
8. 某功率電晶體附有散熱片，其θSA＝3.4°C/W，電晶體接合面最高溫度TJ(max)＝180℃；θJC＝0.5°C/W；θCS＝0.6°C/W，若周圍溫度為 25℃，則該晶體所能承受的最大功率散逸為多少？ (A)14.4W (B)16.6W (C)28.8W(D)34.6W 。
9. RC 耦合(交連)電路中，常把 C 值取大，其原因是 (A)產生較佳的穩定偏壓 (B)減少功率消耗 (C)防止低頻衰減 (D)增加級與級間之直流成份通過 。
10. 有一信號 e1= 2sin(3t + 10°)+sin6t，經某一放大器放大後其輸出電壓為e2= 6sin(3t + 10°)+3sin(6t+5°)，則此放大器有哪一類失真？ (A)相位失真(B)諧波失真 (C)頻率失真 (D)非線性失真 。

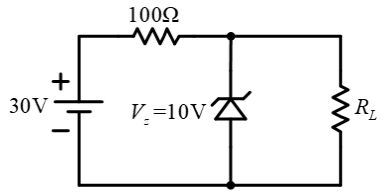

11. 下圖所示電路中，欲使齊納(Zener)二極體正常工作， RL最小值為多少？
(A)5 (B)10 (C)50 (D)100 Ω。

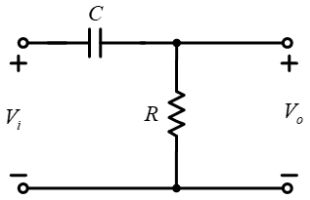

12. 下圖所示之高通濾波器電路，當輸入正弦波之頻率恰等於此電路之-3dB頻率時，則輸出VO波形之相位比輸入Vt波形為
(A)落後 90° (B)領先 90°(C)落後 45° (D)領先 45° 。

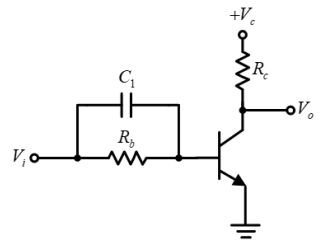

13. 下圖所示之電晶體交換電路中的電容 C1，其目的為

(A)減少交換時間 (B)增加交換時間 (C)耦合輸入訊號 (D)反交連電容器 。
14. 電壓取樣、串聯注入之回授放大器中，下列敘述何者有誤？ (A)輸入阻抗(Zin)增高，輸出阻抗(Zou t)降低 (B)可改善頻率響應，減少失真 (C)Zin/Zou t等於定值 (D)閉迴路電壓增益 Avf趨於定值 。
15. 關於理想互導放大器之敘述，下列何者有誤？ (A)為電流取樣串聯注入之回授放大器 (B)以一具理想電感為負載，其電壓放大率與輸入頻率成正比(C)互導放大率為定值；其輸出電流與輸入電壓之比為定值 (D)輸入阻抗愈高，輸出阻抗愈高 。
16. 用於電源供應器之電解電容器，其特性要求，下列何者有誤？ (A)容量大、體積小、額定之漣波電流要大 (B)額定之工作頻率要高、內阻低、損失小 (C)對通風不良之工作環境，選用 105℃額定者較佳 (D)設有防爆孔、漏電要小 。
17. 下述電子零件之特性何者有誤？ (A)繞線式電阻器，常見於大功率電阻器，可用於電源之電路，具電感性 (B)碳膜電阻器體積小、雜音低，常見於儀器用精密電阻器中 (C)鉭質電容器單位體積之容量最高，比鋁電解質電容器較穩定 (D)陶質電容器、積層電容器可用於直流電源之高頻旁路 。
18. 關於理想運算放大器之特性，下列敘述何者正確？ (A)共模拒斥比無窮大、輸出阻抗無窮大 (B)開路增益無窮大、輸入阻抗無窮大 (C)頻寬無窮大、輸入補偏電壓(input offset voltage)愈高愈好 (D)商品化之運算放大器(741、324)之各項額定皆趨近理想 。
19. 關於 FET 之特性，下列敘述何者有誤？ (A)JFET 常用於線性放大之前置級，有較佳之信號雜音比 (B)MOSFET 常見於數位 IC 中，亦用於射頻放大器中 (C)FET 為單載子元件，可用為壓控電阻器 (D)大功率 MOSFET 之飽和電壓較 IGBT 為低 。
20. 對檢波功用而言，鍺(Ge)二極體比矽(Si)二極體好的原因是 (A)內阻小 (B)順向切入電壓較低 (C)頻率響應佳 (D)雜音小 。
21. 3V 齊納(Zener)二極體，若加上順向偏壓時，以三用電表量測，其表上讀數約為 (A)0.3V (B)0.6V (C)3V (D)6V 。

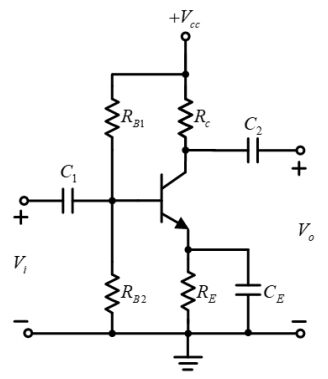

22. 下圖電路中，電容器CE之作用，下列敘述何者正確？
(A)對電路的直流，具有穩定作用 (B)形成電流負回授 (C)增加溫度穩定度 (D)可改善電壓增益 。
23. 某放大器之電壓增益為 100 時，若以 dB 值計算，應為多少？ (A)-20dB(B)-40dB (C)20dB (D)40dB 。
24. 有一 JFET 之輸出特性曲線通過原點，若工作區在原點附近時，則此JFET 亦可作為 (A)整流用 (B)穩壓器用 (C)壓電變阻器(Voltage Resistor)用(D)保護用 。

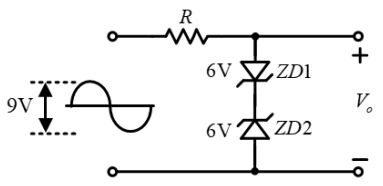

25. 下下圖電路中，由齊納(Zener)二極體組成的截波器，當輸入正弦波信號如下圖時，則其輸出VO為下列何種波形？ (A) (B)(C) (D) 。
26. 有一直流電源供應器，輸出電壓為 30V、3A，當輸入電源為 110V、60Hz 時，則該電源保險絲應選用多少？ (A)0.5A (B)2A (C)4A (D)5A 。

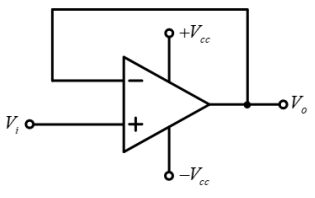

27. 下圖電路中，若Vi = 10mV 時，則輸出Vo為何？
(A)0mV (B)-10mV (C)10mV (D)20mV 。

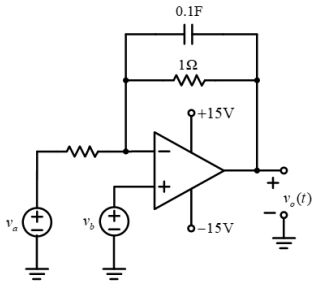

28. 下圖所示之電路，若Va=8COS10TV，vb=0V，則穩態電壓VO為何？
(A) (B) (C)(D) 。

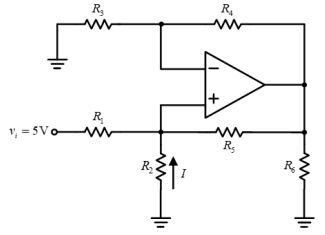

29. 下圖所示之電路，若所有之電阻皆為 1kΩ，則 I 為多少 mA？
(A)1 (B)5(C)-1 (D)-5 。
30. 某一電壓 ，跨於 20Ω電阻上，試求此電阻在瞬時功率任一週期內所消耗的能量為多少焦耳？ (A)1/2 (B)1/3 (C)1/4(D)1/5 。
31. 在某個 FET 電路，VGS= 0V，Vd= 15V，IS= 15mA，以及 RD= 470Ω。如果 RD減少成 330Ω，IS等於 (A)19.5mA (B)10.5mA (C)15mA (D)1mA 。
32. 串級放大器的各單級放大器的電壓增益如下:AV1＝10，AV2＝100，AV3＝1000，總電壓增益為 (A)103 (B)104 (C)105 (D)106 。

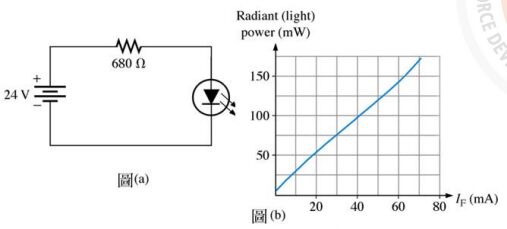

33. 下圖(a)中的 LED 所發出光線的特性如圖(b)所示。忽略 LED 的順向電壓，試求產生的輻射(光線)功率，單位為 mW，下列何者正確？
(A)20mW(B)40mW (C)60mW (D)80mW 。
34. 電壓調整器無負載時輸出電壓是 5.18V，全負載時輸出電壓是 5.15V。此負載的電壓調整率為 (A)0.58％ (B)1.58％ (C)2.58％ (D)3.58％ 。

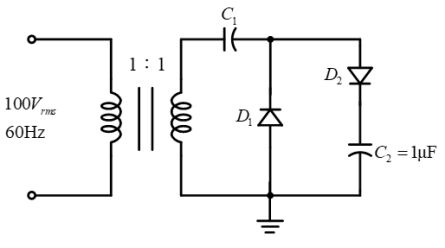

35. 試求下圖中 C2電容的電壓為何？
(A)110V (B)155V (C)220V (D)310V 。
36. 如果正在檢測一個 60Hz 的全波橋式整流器，並且觀察到輸出電壓有一個60Hz 的漣波。下列敘述何者正確？ (A)此電路工作正常 (B)有一個二極體開路 (C)變壓器次級側短路 (D)濾波電容漏電 。

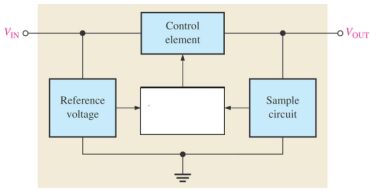

37. 簡單的串聯電壓調整器方塊圖，試問空白方塊圖中是何種電路？
(A)放大電路 (B)A/D 轉換電路 (C)D/A 轉換電路 (D)誤差檢測電路 。

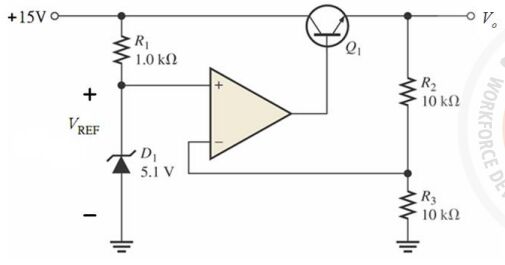

38. 下圖中調整器的輸出電壓為何？

(A)5.1V (B)10.2V (C)15.3V (D)20.4V 。
39. 下圖中的調整器可以提供負載的最大的電流為
(A)0.7A (B)7A (C)0.7mA (D)70mA 。

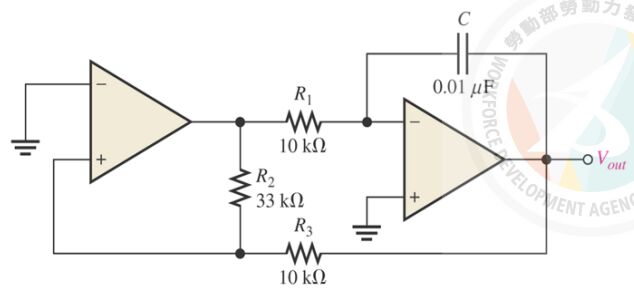

40. 下圖的輸出電壓( Vout)是何種波形？
(A)正弦波 (B)方波 (C)三角波 (D)鋸齒波 。
41. 試求下圖的振盪頻率為何？
(A)5.25kHz (B)6.25kHz (C)7.25kHz (D)8.25kHz 。

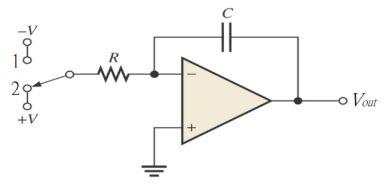

42. 下圖中的開關以固定的時間來回切換，試問其是何種振盪器？
(A)正弦波振盪器 (B)三角波振盪器 (C)方波振盪器 (D)脈波振盪器 。

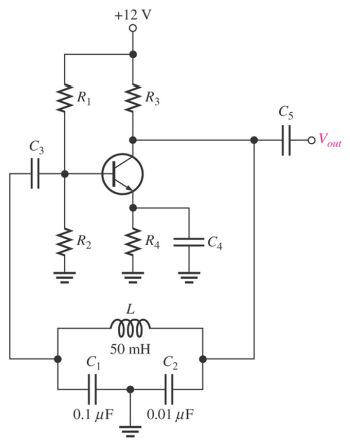

43. 下圖的振盪器中，假設回授電路的負載效應很小可以忽略，而且品質因數 Q 大於 10，此振盪頻率為
(A)174.6kHz (B)74.6kHz (C)7.46kHz (D)17.46kHz 。

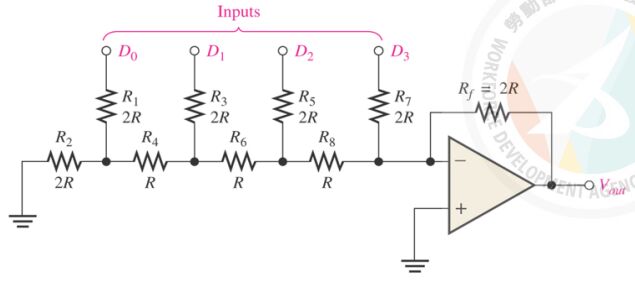

44. 下圖中的輸入電壓D0=D1=D2=D3=5V ，其輸出電壓為何？
(A)15V (B)-15V (C)9.375V (D)-9.375V 。
45. 當微分器的輸入為三角波信號時，輸出為 (A)直流位準 (B)反轉三角波 (C)方波 (D)三角波的第一階諧波 。
46. 如下圖之二極體電路，假設二極體D1、D2皆為理想元件，試求VO為何？
(A)-1V (B)-1.2V (C)-1.6V (D)0V 。
47. 如下圖之二極體電路電路，若Vs=4sin(377t) V，VB=2V ，二極體可視為理想元件，則輸出電壓 vo的最小值為何？
(A)1 V (B)2 V (C)3 V (D)4V 。

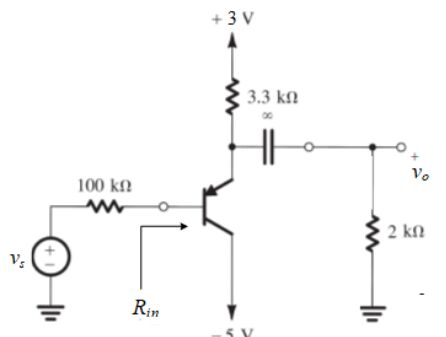

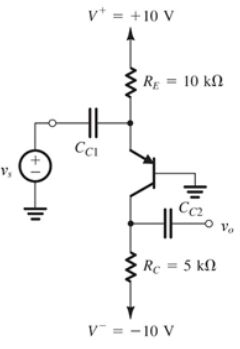

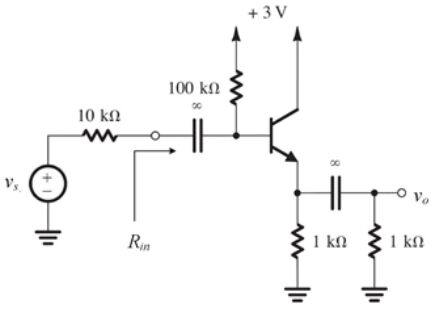

48. 如下圖之 BJT 電路，若 不含直流成份VBE=0.7V，β=99 ，VT=25mv ，熱電壓 ，則電壓增益為何？

(A)0.55 (B)0.65 (C)0.75 (D)0.85 。
49. 如下圖之 BJT 電路，若VBE=0.7V ，β=99 ，熱電壓VT=25mV ，則電壓增益為何？
(A)0.64 (B)0.74 (C)0.84 (D)0.94 。
50. 如下圖之 BJT 電路，若 VBE=037V，β=99 ，熱電壓 VT=25mv，則電壓增益為何？
(A)14 (B)34 (C)74 (D)184 。

申論題 (0)
